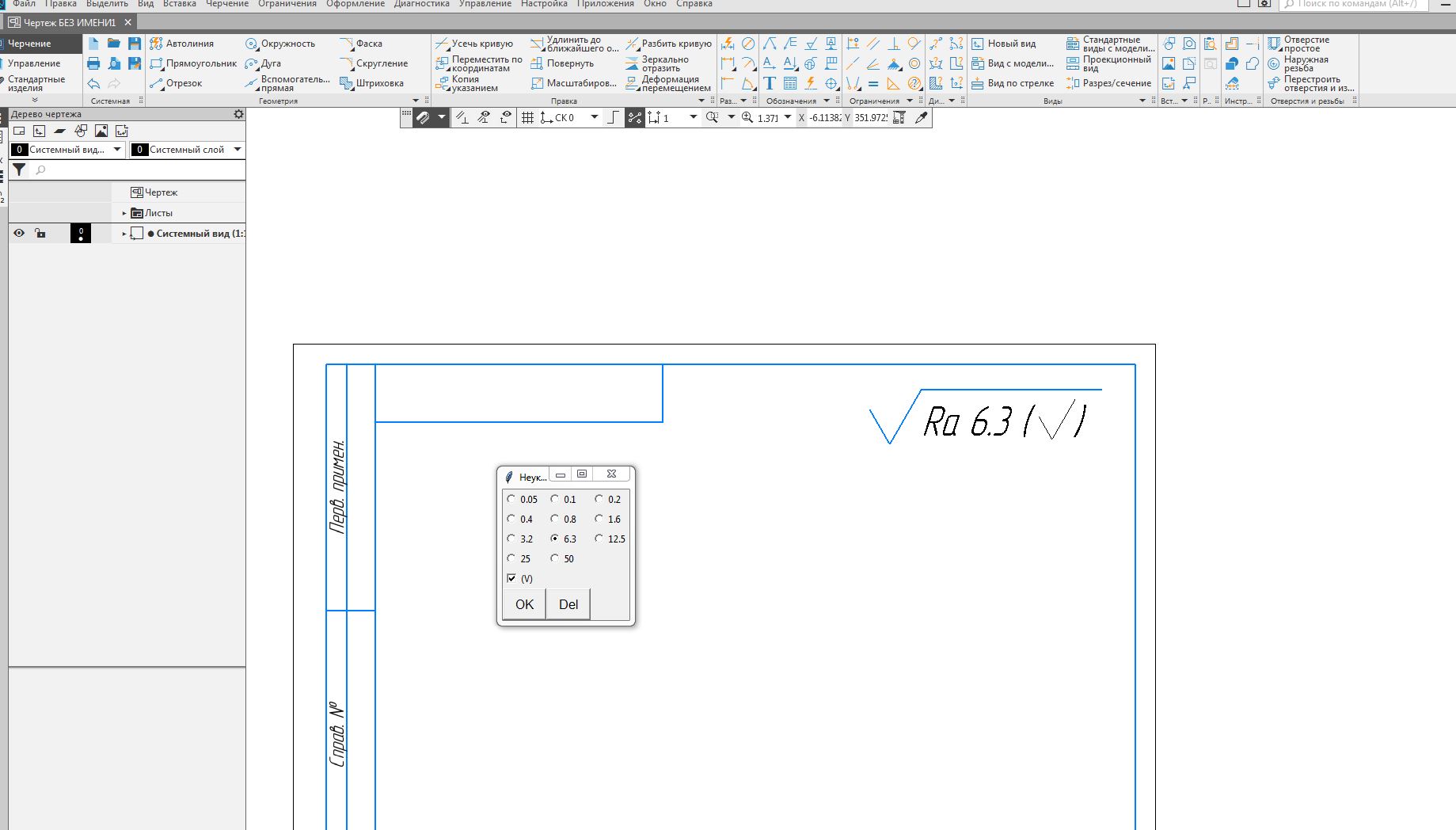

Утилита для задания неуказанной шероховатости на чертеже облегчает работу конструктора. Вместо ручного ввода знака неуказанной шероховатости достаточно просто выбрать нужный флажок на рабочем поле утилиты и нажать кнопку ОК. Кнопкой Del осуществляется удаление знака. см. ГОСТ 2.309-73 Единая система конструкторской документации. Обозначения шероховатости поверхностей.
