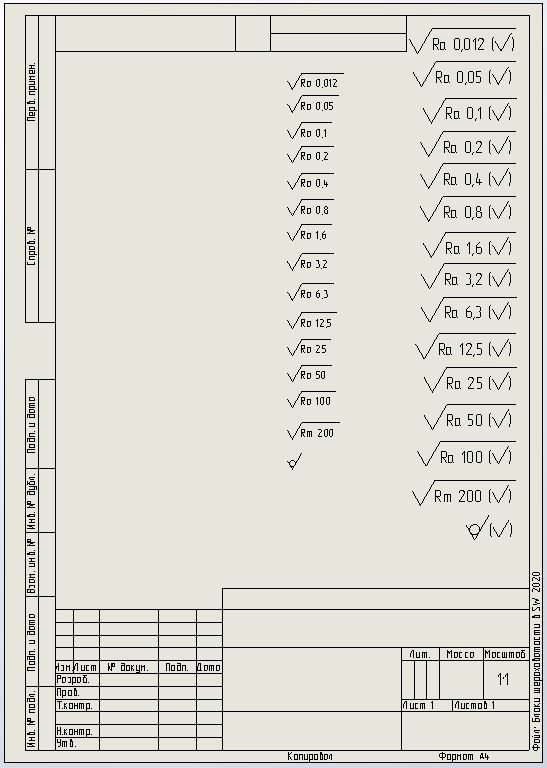

В связи с отсутствием в Solidworks обозначений шероховатости по ГОСТ (ЕСКД 2.309-73), предлагаются готовые отрисованные по ГОСТ блоки шероховатости предпочтительных значений параметров Ra по ГОСТ 2789-73. Блоки выполнены в двух вариантах: 1 - для обозначения неуказанной в углу чертежа, 2 - для обозначения непосредственно на чертеже.
