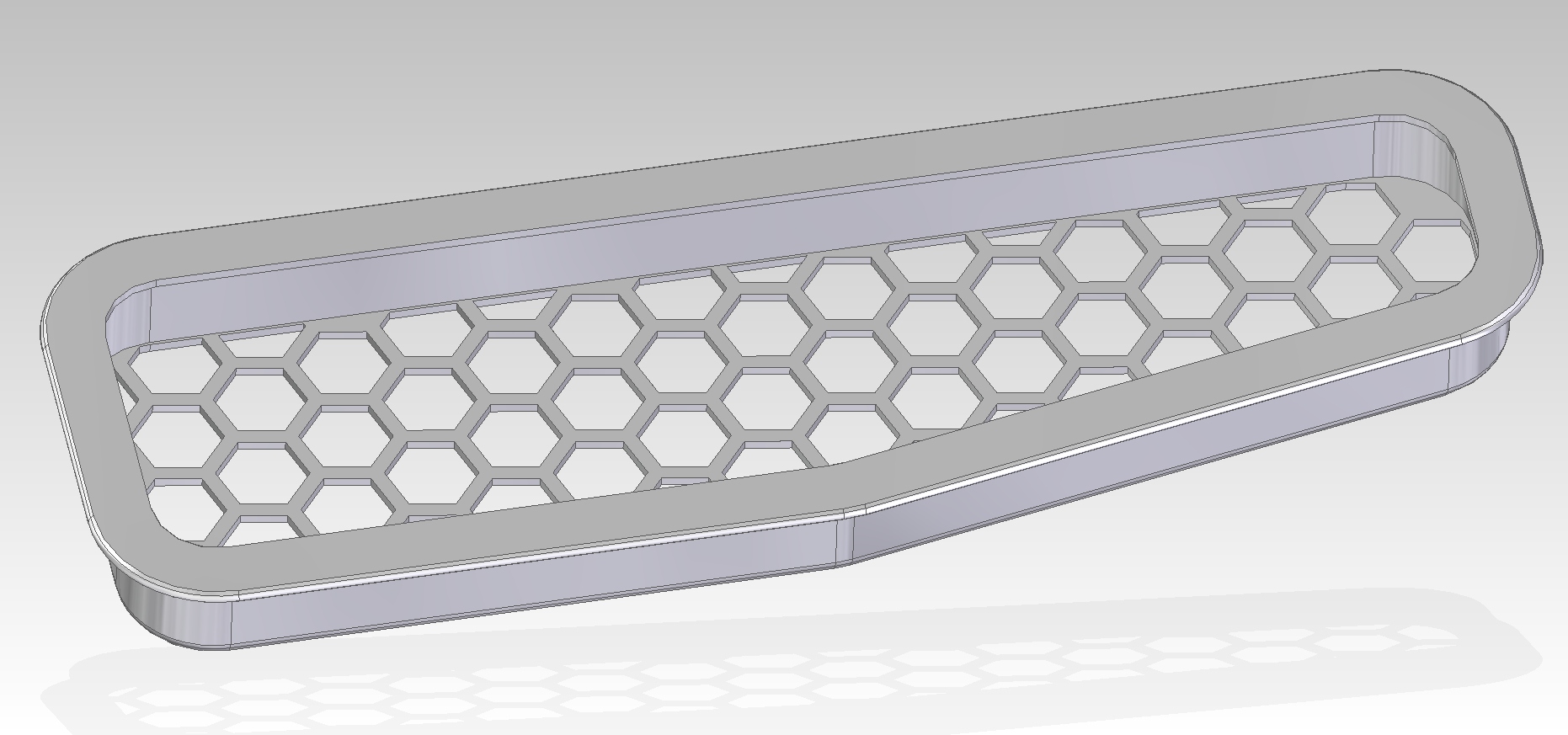

Держатель дополнительного салонного фильтра для Hyundai Santa Fe
Держатель дополнительного салонного фильтра для автомобиля Hyundai Santa Fe.
Модель взята из открытых источников (тингевёрс в помощь). Заново отмоделирована в твёрдотельную модель. С деревом построения (SF_Filter.par). И просто твёрдое тело (SF_Filter.stp).
Для печати на 3Д принтере изначальной модели необходимы "поддержки" нависающих элементов. Соответственно перерасход пластика и времени печати.
Разделил модель на 2 части не требующие поддержек. SF_Filter_1 и SF_Filter_2. С канавкой для точной фиксации половинок.
При наличии принтера менее 300х300 мм. можно печатать 4 части (SF_Filter_11, SF_Filter_12, SF_Filter_21, SF_Filter_22).
Так же можно сменить рисунок сот на то что нравиться или разделить модель как самому хочется.
Состав: Модель с деревом построения (.par), твёрдотельная модель (.stp), разделённая на 4 части модель для печати (.stl)
Софт: Solid Edge ST9
