Мангал 605х318х505 мм.

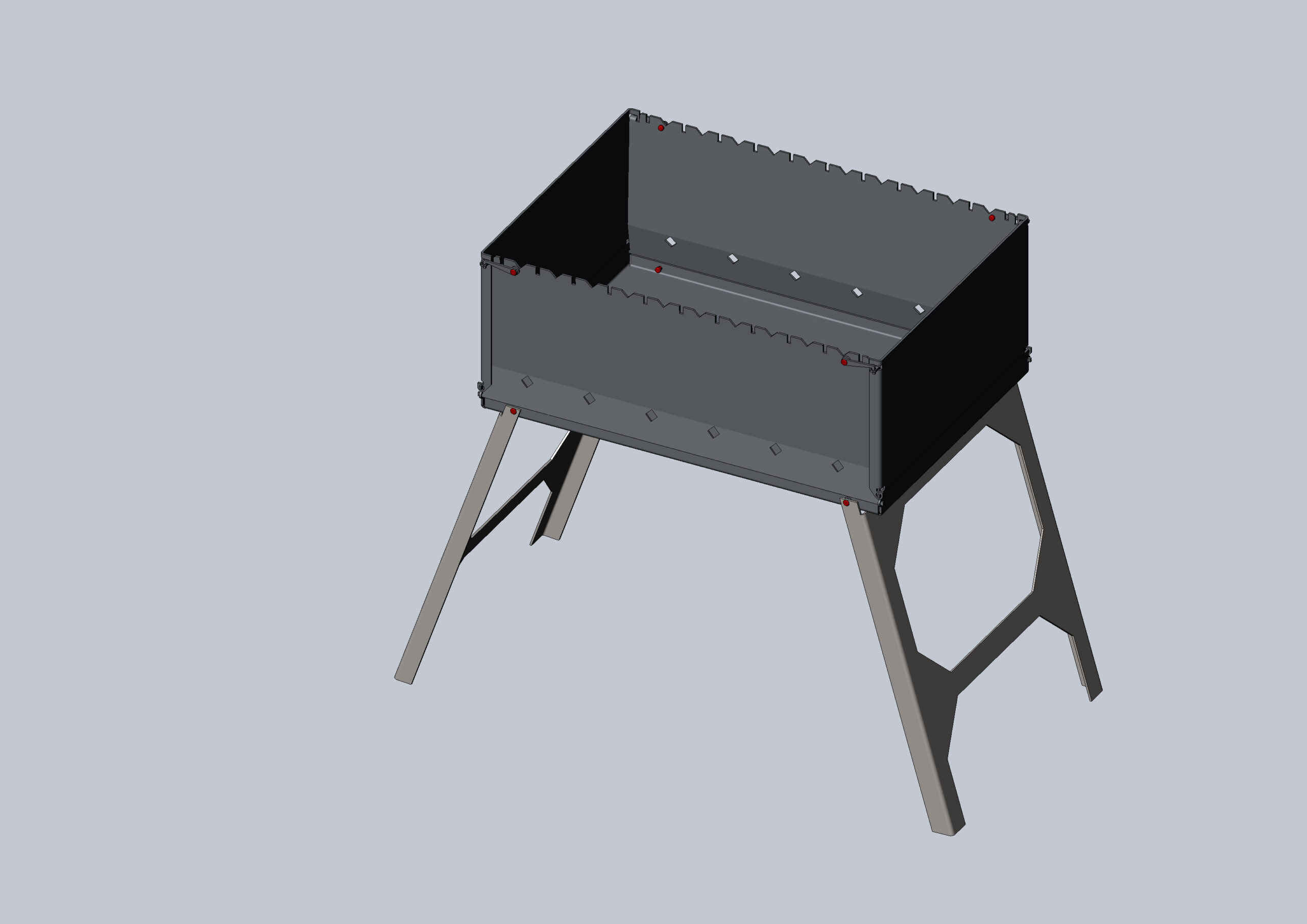

Мангал стальной. 3D модель и чертеж общего вида для наглядности . Габаритные размеры в разложенном состоянии 605х318х505 мм.

Состав: 3D сборка, Вид общий (ВО), Спецификация

Софт: SolidWorks 2014 sp.5

Файлы:

220.00.002 Стенка боковая.SLDPRT

220.00.004 Ножка.SLDDRW

220.00.001 Стенка боковая.SLDPRT

220.00.005 Крючок.SLDDRW

Заклепка отрывная MFX 1041.SLDPRT

220.00.000 Мангал.SLDASM

220.00.005 Крючок.SLDPRT

220.00.004 Ножка.SLDPRT

220.00.006 Шайба.SLDDRW

220.00.003 Дно.SLDPRT

220.00.006 Шайба.SLDPRT

220.00.000 Мангал.SLDDRW

220.00.003 Дно.SLDDRW

220.00.002 Стенка боковая.SLDDRW

220.00.001 Стенка боковая.SLDDRW
