Мангал-барбекю с печкой

1474

234

Бесплатно

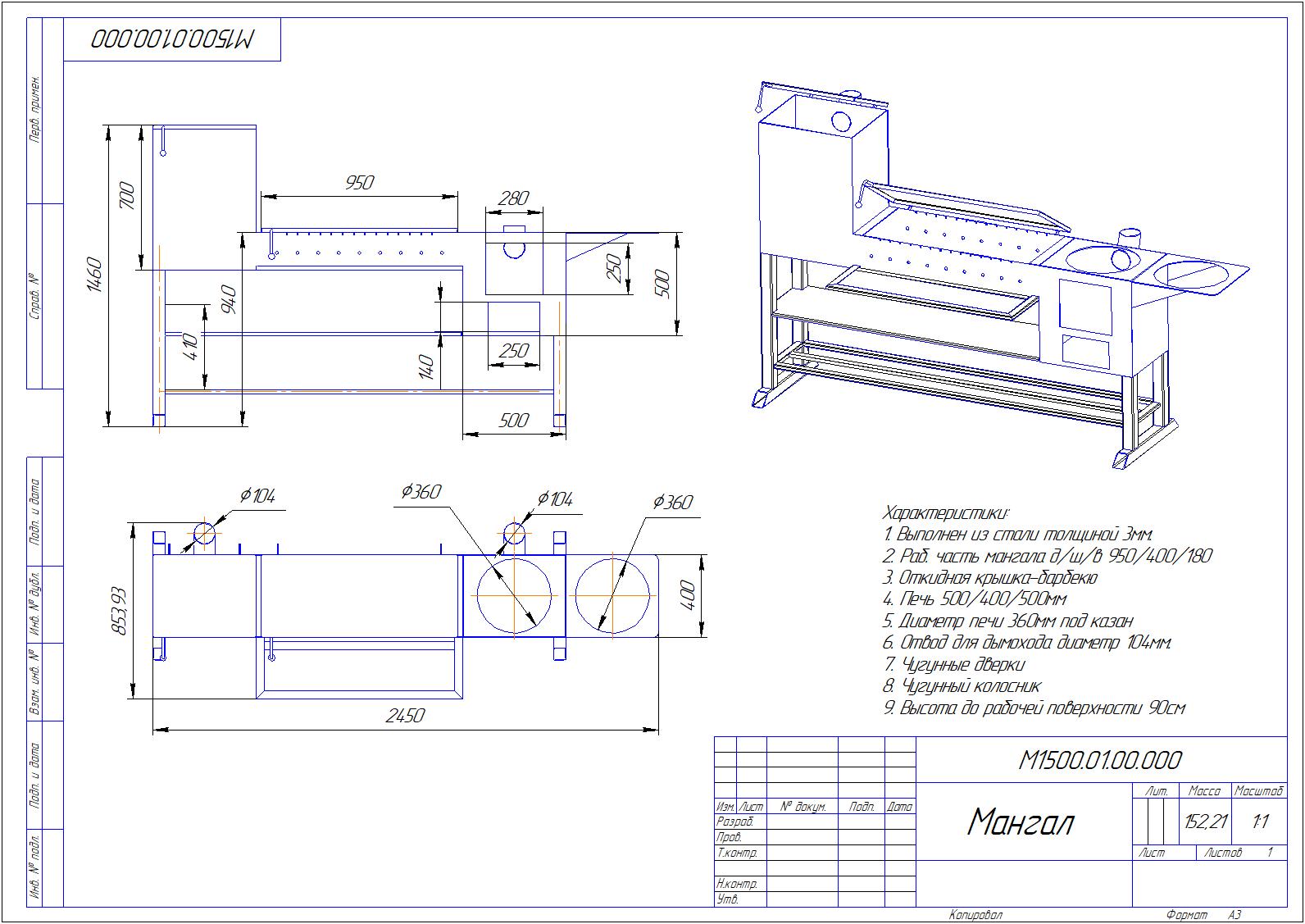

Пробная модель мангала с развертками для дачи
Характеристики:
1. Выполнен из стали толщиной 3мм.
2. Раб. часть мангала д/ш/в 950/400/180
3. Откидная крышка-барбекю
4. Печь 500/400/500мм
5. Диаметр печи 360мм под казан
6. Отвод для дымохода диаметр 104мм.
7. Чугунные дверки
8. Чугунный колосник
9. Высота до рабочей поверхности 90см

3D Модели Мангал

Автор

Politexnik77

Дата

14.12.2023

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Резка 25.02.22
- 1,5мм Ст3 (металл ваш) 1 штука Kriska1.dxf
- 1,5мм Ст3 (металл ваш) 1 штука Kriska1.frw
- 1,5мм Ст3 (металл ваш) 1 штука Kriska2.dxf
- 1,5мм Ст3 (металл ваш) 1 штука Kriska2.frw
- 3мм Ст3 (металл ваш) 1 штука Dno.dxf
- 3мм Ст3 (металл ваш) 1 штука Dno.frw
- 3мм Ст3 (металл ваш) 1 штука Plastina2.dwg
- 3мм Ст3 (металл ваш) 1 штука Plastina2.frw
- 3мм Ст3 (металл ваш) 1 штука Polka.dxf
- 3мм Ст3 (металл ваш) 1 штука Polka.frw
- 3мм Ст3 (металл ваш) 1 штука Stenka1.dxf
- 3мм Ст3 (металл ваш) 1 штука Stenka1.frw
- 3мм Ст3 (металл ваш) 1 штука Stenka3.dxf
- 3мм Ст3 (металл ваш) 1 штука Stenka3.frw
- 3мм Ст3 (металл ваш) 1 штука Stenka4.dxf
- 3мм Ст3 (металл ваш) 1 штука Stenka4.frw
- 3мм Ст3 (металл ваш) 1 штука Stenka5.dxf
- 3мм Ст3 (металл ваш) 1 штука Stenka5.frw
- 3мм Ст3 (металл ваш) 1 штука Stenka6.dxf
- 3мм Ст3 (металл ваш) 1 штука Stenka6.frw
- 3мм Ст3 (металл ваш) 1 штука Stenka7.dxf
- 3мм Ст3 (металл ваш) 1 штука Stenka7.frw
- 3мм Ст3 (металл ваш) 2 штука Plastina.dxf
- 3мм Ст3 (металл ваш) 2 штука Plastina.frw
- 3мм Ст3 (металл ваш) 2 штука Plastina3.dxf
- 3мм Ст3 (металл ваш) 2 штука Plastina3.frw
- 3мм Ст3 (металл ваш) 2 штука Stenka2.dxf
- 3мм Ст3 (металл ваш) 2 штука Stenka2.frw
- 3мм Ст3 (металл ваш) 4 штука Uho1.dxf
- 3мм Ст3 (металл ваш) 4 штука Uho1.frw
- 3мм Ст3 (металл ваш) 4 штука Uho2.dxf
- 3мм Ст3 (металл ваш) 4 штука Uho2.frw
- М1500.01.00.009 _ Полка.cdw
- М1500.01.00.014 _ Крышка.cdw
- М1500.01.00.015 _ Крышка.cdw
Деревяха.m3d
М1500.01.00.000 _ Мангал.a3d
М1500.01.00.000 _ Мангал.stp
М1500.01.00.003 _ Пластина.m3d
М1500.01.00.004 _ Пластина.m3d
М1500.01.00.005 _ Пластина.m3d
М1500.01.00.006 _ Стенка.m3d
М1500.01.00.007 _ Пластина.m3d
М1500.01.00.008 _ Пластина.m3d
М1500.01.00.009 _ Полка.m3d
М1500.01.00.011 _ Опора.m3d
М1500.01.00.012 _ Опора.m3d
М1500.01.00.013 _ Пластина.m3d
М1500.01.00.014 _ Крышка.m3d
М1500.01.00.015 _ Крышка.m3d
М1500.01.00.016 _ Труба.m3d
М1500.01.00.017 _ Труба.m3d
М1500.01.00.018 _ Труба.m3d
М1500.01.00.019 _ Ухо.m3d
М1500.01.00.021 _ Ухо.m3d
М1500.01.00.022 _ Подставка.m3d
М1500.01.00.023 _ Откос.m3d
М1500.01.00.024 _ Труба.m3d
М1500.01.00.025 _ Труба.m3d
М1500.01.00.026 _ Труба.m3d
Пластина _ М1500.01.00.002.m3d
Ручка.m3d
Стенка _ М1500.01.00.001.m3d
ТЗ Мангал.cdw
ТЗ Мангал.jpg
Угольник DN100.m3d
Чертеж.cdw
