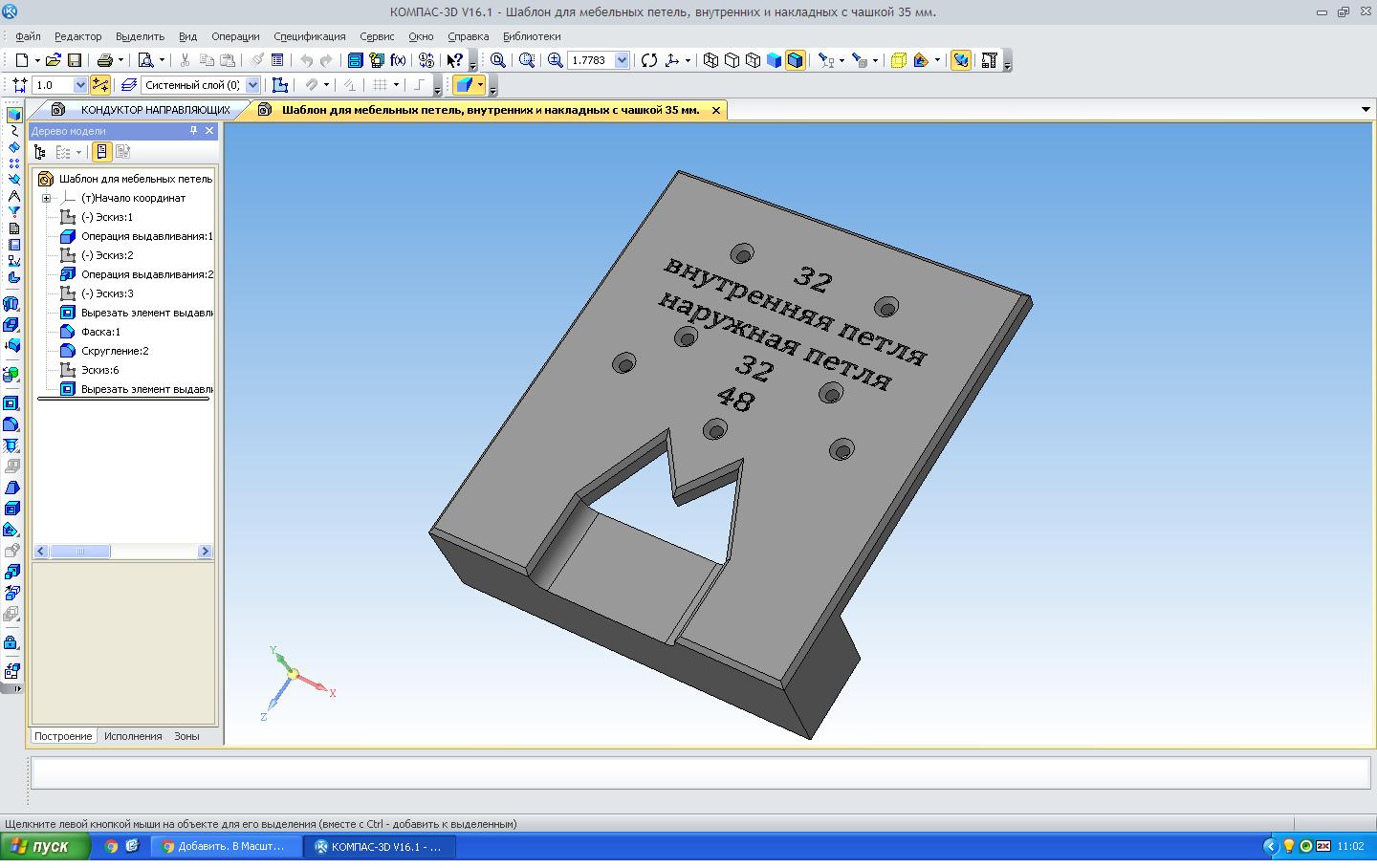

Служит для установки мебельных петель, внутренних и накладных, с чашкой 35 мм.
Отметьте места карандашом или фломастером, где будет устанавливаться центр петли. Обычно это 80-100мм от края.
Установите шаблон на бок изделия таким образом, чтобы носик шаблона совпал с намеченной отметкой.
Шилом или карандашом отметьте отверстия для монтажной планки «бабочка».
Установите шаблон на фасад изделия таким образом, чтобы носик шаблона совпал с намеченной отметкой.
Шилом или карандашом отметьте отверстия для креплений чаши и - центра петли.
Фрезой Форстнера 35мм произведите высверливание полости для чаши петли.
Закрепите саморезами петлю в размеченных местах.
- Главная -
- Чертежи -
- Моделизм, хобби, своими руками -
- Мебельный шаблон - кондуктор
Мебельный шаблон - кондуктор
1
9
4716
11
0
30

Сообщить о проблеме
Автор

Дата
20.01.2021
Язык
Русский
Состав
3D модель одной деталью и файл "stl" для печати
Софт
КОМПАС-3D 16
