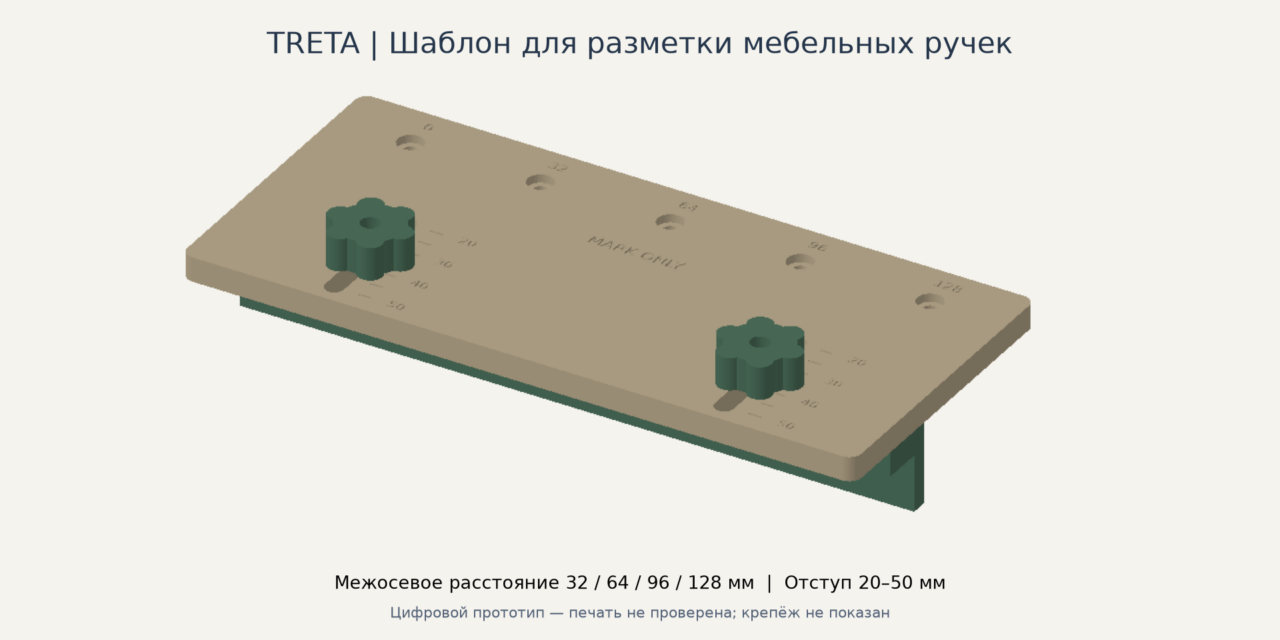

Регулируемый шаблон для разметки мебельных ручек с шагом 32 мм

Шаблон предназначен для разметки центров отверстий под ручки на фасадах
мебели и ящиках. Пять отверстий расположены с шагом 32 мм и позволяют
выбирать межосевые расстояния 32, 64, 96 и 128 мм. Центральное отверстие
можно использовать для разметки одиночной ручки-кнопки.

Подвижный упор позволяет задавать расстояние от кромки фасада до линии
центров отверстий в диапазоне 20–50 мм. Упор фиксируется двумя винтами M4
и печатными рукоятками с установленными шестигранными гайками.
Окончательное положение нужно проверять линейкой с двух сторон, чтобы
упор оставался параллельным линии отверстий.

Габариты основания: 166 × 76 × 6 мм; упора: 166 × 14 × 20 мм.
Отверстия для карандаша: Ø 3,2 мм, верхнее расширение Ø 6,2 мм.
Ширина пазов под винты: 4,6 мм, ход центров винтов: 30 мм.
Посадочное место гайки: шестигранник 7,4 мм между гранями, глубина 3,4 мм.

Комплект файлов: три детали в форматах STL и STEP; сборка STEP с отступом
35 мм; параметрический генератор CAD на Python; инструкция и результаты
геометрической проверки. Печатать одно основание, один упор и две
рукоятки. Дополнительно нужны два винта M4 × 16 с цилиндрической головкой
и две стандартные шестигранные гайки M4. Крепёж в модели сборки не показан.

Модель разработана по запросу TRETA с помощью ChatGPT, из размерных
геометрических примитивов, без использования скачанных моделей других
авторов. CAD: Python 3.12, Open CASCADE через cadquery-ocp 8.0.1.0.0.
STEP содержит твердотельную геометрию без дерева построения; алгоритм
построения содержится в исходном Python-файле.

Все печатные детали помещаются в рабочую область 180 × 180 × 180 мм.
Начальные параметры для пробной печати: PLA, сопло 0,4 мм, слой 0,20 мм,
4 периметра, 5 верхних и нижних слоёв, заполнение 30%. Детали рассчитаны
на печать в сохранённой ориентации без поддержек; проверьте результат
в слайсере. Для рукоятки гнездо гайки должно быть направлено вверх при
печати, а при сборке — к основанию.

Это цифровой прототип: выполнена проверка замкнутости STL, корректности
STEP и отсутствия пересечений деталей при отступах 20, 35 и 50 мм.
Физическая печать, проверка посадки крепежа и точности разметки ещё
не выполнялись. Перед применением проверить размеры на пробной детали.
Шаблон предназначен только для разметки карандашом, а не для сверления:
в отверстиях отсутствуют металлические направляющие втулки.
