Модель рамы мотобуксировщика для гусеницы 500мм*2828мм

Модель рамы мотобуксировщика для гусеницы 500мм*2828мм

1019

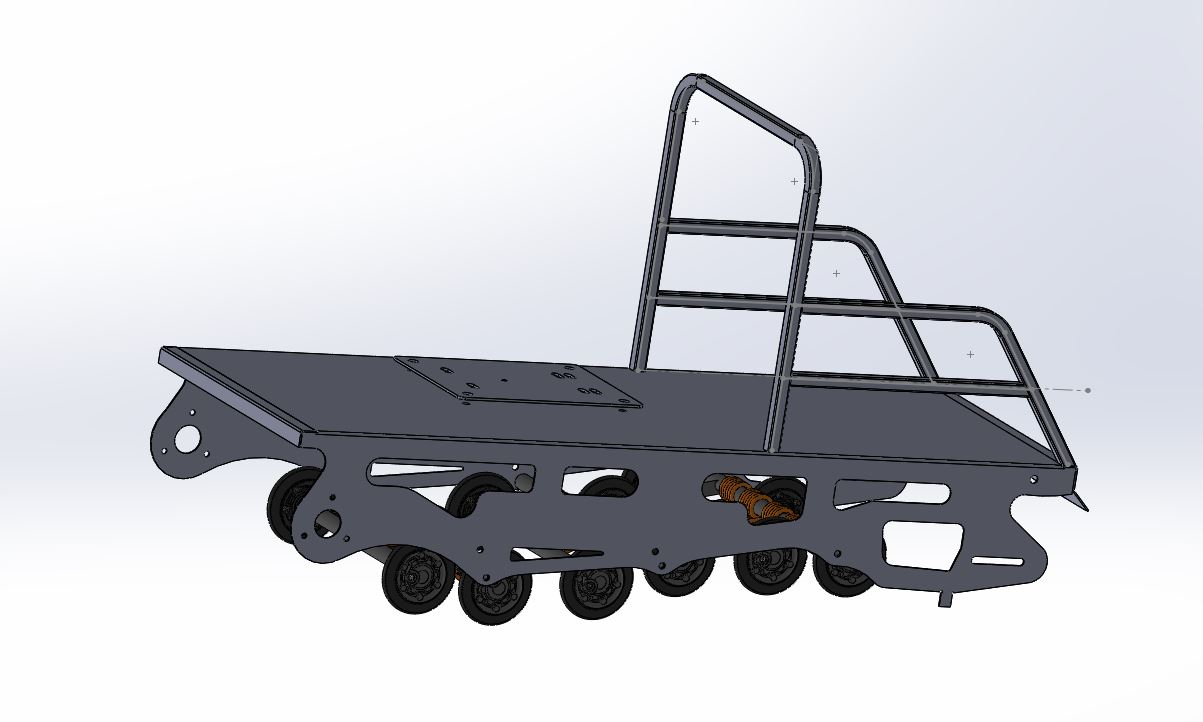

В работе модель рамы для мотобуксировщика на гусенице 500мм*2828мм. Сборка включает подмоторное основание для двигателя 9-20л.с Лифан, Лончин, Динкинг. Отверстия трансмиссии убраны, т.к. их конструкция отличается и их лучше просверлить по месту. Так же сборка включает балансирные тележки и багажник. Данная рама испытана практикой. Изготавливать из листовой стали 2,5-3мм. Усилители под подмоторное основание не показаны. Их изготовить из подручного материала(квадратная труба 15-15, 20-20, или уголок аналогичных размеров)

3D Модели мотобуксировщик мотособака

Автор

Антон Опарин

Дата

10.11.2025

Язык

Русский

Состав

3D Сборка

Софт

SolidWorks 21 Как открыть?

Отзывы

5 (1 отзыв)

Задать вопрос

Содержимое архива

- _Рама 500_2828.SLDPRT
- Болт М6-6gx20.0112 ГОСТ 7798-70.SLDPRT
- Брызговик задний.SLDPRT
- Втулка 110 200 521.SLDPRT
- Гайка шестигранная нормальная самостопорящаяся ГОСТ ISO 7040-М6-9.SLDPRT
- Деталь2.SLDPRT
- Ось тележки.SLDPRT
- Подшипник 60205 ГОСТ 7242-81-Part-1.SLDPRT
- Подшипник 60205 ГОСТ 7242-81-Part-2.SLDPRT
- Подшипник 60205 ГОСТ 7242-81-Part-3.SLDPRT
- Подшипник 60205 ГОСТ 7242-81.SLDASM
- Пружина левая.SLDPRT
- Пружина правая.SLDPRT
- Рамка тележки большая-1.SLDASM
- Рамка тележки большая-Part-1.SLDPRT
- Рамка тележки большая.SLDASM
- Рамка тележки маленькая-1.SLDASM
- Рамка тележки маленькая.SLDASM
- Сборка2.SLDASM
- Сборка Х2.SLDASM
- Сборка Х2.STEP
- Снимок.JPG
- Тележка опорная усиленная.SLDASM
- Трубка-1.SLDPRT
- Трубка-2.SLDPRT
- Трубка-3.SLDPRT
- Трубка-4.SLDPRT
- Трубка-5.SLDPRT
- Трубка-6.SLDPRT
- Трубка.SLDPRT
- Ушко.SLDPRT
- Щека внутренняя.SLDPRT
- Щека наружная.SLDPRT
- подмоторное основание 4мм.SLDPRT
- угол передний.SLDPRT
