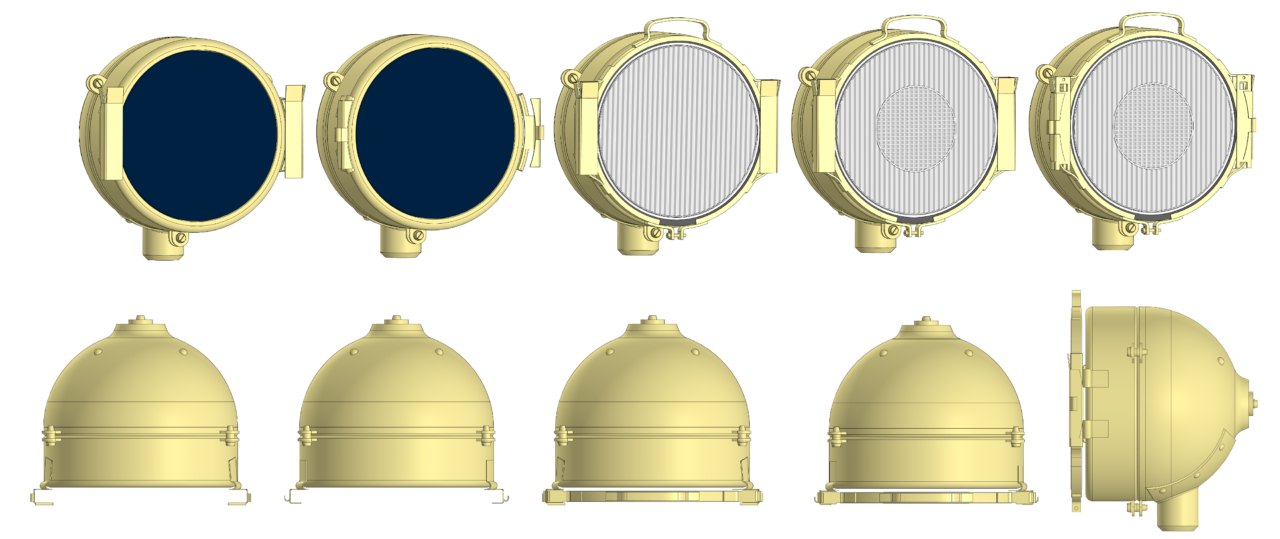

Немецкий 200W 20см осветитель для ПНВ FG 1250 времён ВОВ (5 вариантов)

5 вариантов 20см инфракрасного осветителя для прибора ночного видения немецкой бронетехники времён ВОВ. Моделировал по фотографиям и эскизам из книг для последующего использования в 3D-печати, но т.к. масштаб 1:1 то при масштабировании в 1/35 и 1/16 необходимо будет укрупнять элементы. Уровень моделирования любительский, но на мой взгляд получилось вполне копийно. Слабое место - крепление рамки рассеивателя, т.к. нормальных чертежей и фотографий этого места не нашёл.

3D Модели стендовый моделизм

Автор

Pavel_J

Дата

07.12.2025

Язык

Русский

Состав

5 сборок 20см ИК-осветителя разных вариантов; -2 сборки разных вариантов рассеивателей света; -сборка с 5 вариантами осветителей для сравнения.

Софт

КОМПАС-3D Home v24 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ПНВ
- bdce65af12d50faf93115b4daa02e744.jpg
- для сравнения вариантов.m3d
- 2744755_original.jpg
- Крепление рамки рассеивателя вариант 1.m3d
- резиновая прокладка.m3d
- 4.jpg
- 20см ИК-прожектор для FG 1250 без рассеивателя вариант 1.a3d
- Panzer Tracts 11-1_.png
- 20см ИК-прожектор для FG 1250 без рассеивателя вариант2.a3d
- рассеиватель вариант 2.m3d
- 2743278_original.jpg
- вид сбоку.png
- Крепление рамки рассеивателя вариант 2.m3d
- псевдодеталь для сглаживания перехода стекла рассеивателя.m3d
- немецкий 200W 20см осветитель для FG 1250.png
- 3.jpg
- Крепление рамки рассеивателя вариант 2_зеркально.m3d
- 2743569_original.jpg
- рассеиватель в рамке вариант 1.a3d
- сравнение вариантов осветителей.a3d
- FG-1250-Trenkle-Querschnitt-Zeichnung-high-2.png
- Panzer Tracts 5-4.png
- ПНВ фото.jpg
- Panzer Tracts 5-3.png
- 2744235_original.jpg
- рассеиватель вариант 2.a3d
- FG-1250-Trenkle-Querschnitt-Zeichnung-high-2.pdf
- Крепление рамки рассеивателя вариант 2_зеркально1.m3d
- рассеиватель вариант 2 ч1_1.m3d
- pnv-02.jpg
- 20см ИК-прожектор для FG 1250.a3d
- 2744953_original.jpg
- tOyiSQFd--PRQj766LE3bxCwOQNdSeGenIs1ZTuUHc7kPg-IErWoW24a3neby5LsAo2K0DIw2uKaTOdfPk1AoENY.jpg
- 2744433_original.jpg
- рассеиватель вариант 1.m3d
- FG-1250-IR-Sichtgeraet-6-5.jpg
- 2744027_original.jpg
- ИК фильтр.m3d
- Panzer Tracts 11-1.png
- Spielberger.jpg
- Spielberger 2.jpg
- 20см ИК-прожектор для FG 1250 с рассеивателем v3.a3d
- Крепление рамки рассеивателя вариант 1_зеркально1.m3d
- Чашка прожектора.m3d
- рассеиватель вариант 2 ч1_2.m3d
- кольцо для ИК-фильтра.m3d
- FG-1250-Trenkle-Querschnitt-Zeichnung-high-2.jpg
- Spielberger.png
- 2.jpg
- Крепление рамки рассеивателя вариант 1_зеркально.m3d
- 20см ИК-прожектор для FG 1250 с рассеивателем v2.a3d
- рамка рассеивателя.m3d
- 1.jpg
