Вентиль угловой 5 вариант
Вентиль угловой перекрывает поток постепенно, то есть является устройством плавной регулировки.
Распространенное студенческое задание по инженерной графике, например КИКГ.020606 или НГТУ 5й вариант.
При использовании вентиля поток можно открыть настолько, насколько это необходимо в конкретном случае. Вентиль угловой предназначен для установки на коленах труб, или для стыковки труб под прямым углом друг к другу. Запорный элемент входит в одну из соединяющихся труб, и таким образом перекрывает или регулирует поток.

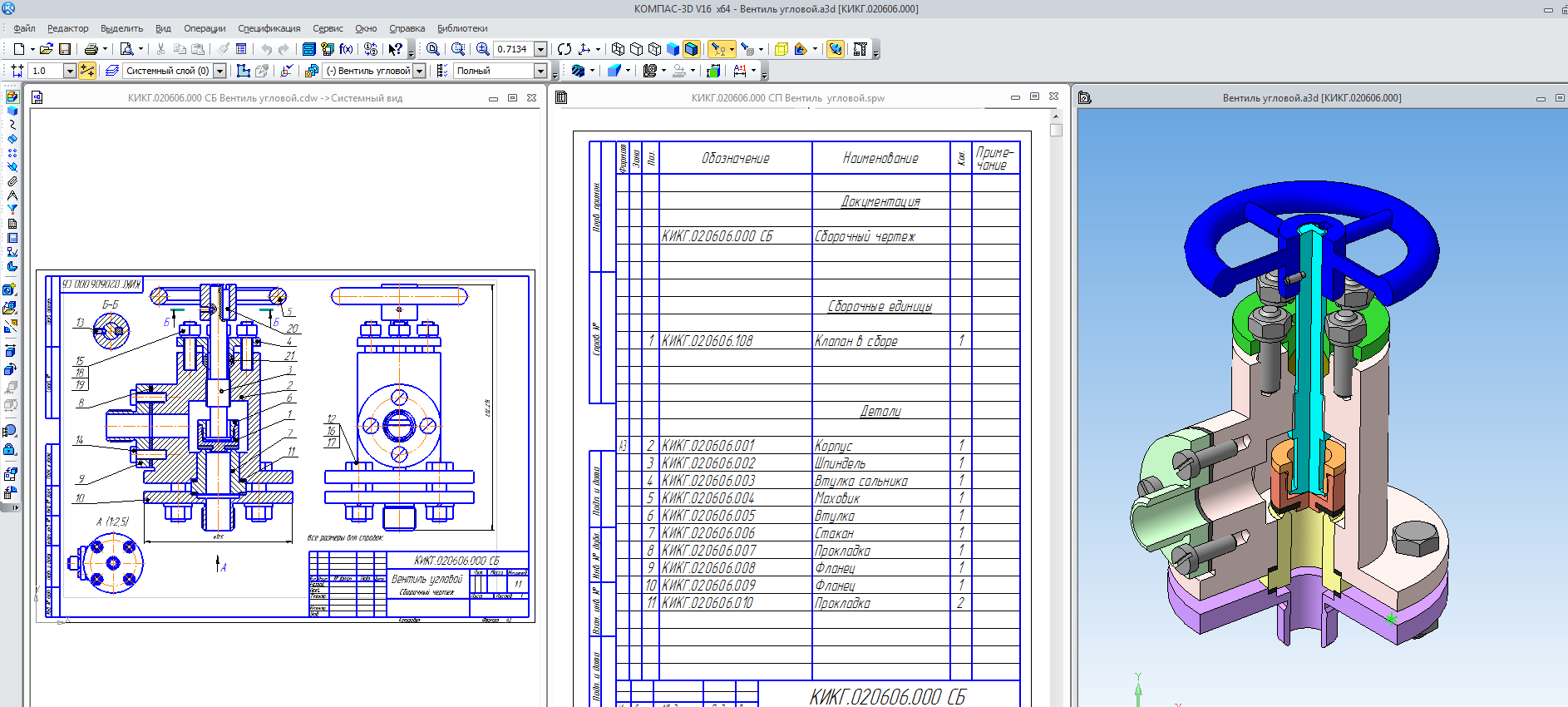

Состав: 3D cборка, сборочный чертеж, спецификация, чертеж корпуса.
Софт: КОМПАС-3D 16
