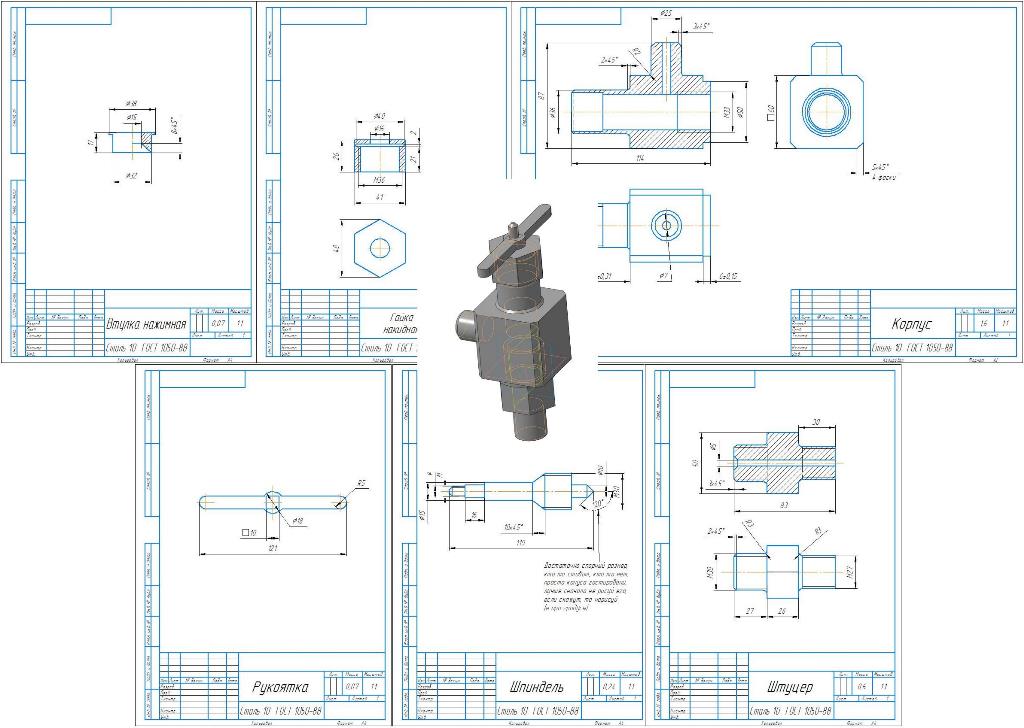

3Д модель сборки "вентиль угловой", отдельно каждая деталь и чертежи к ним с проставленными размерами. Вентиль – устройство для регулирования движения в трубопроводе пара, газа, воды или другой жидкости. НИ ТПУ, Начертательная геометрия и инженерная графика ч.2, задание 3, вариант 3. Сост.: Винокурова Г.Ф., Буркова С.П., Казакова О.А. Год издательства журнала 2011.
- Главная -
- Чертежи -
- Начертательная геометрия и Инженерная графика -
- 3Д модель сборки "Вентиль угловой"
3Д модель сборки "Вентиль угловой"
0
3
1320
4
0
50
Сообщить о проблеме
Автор
Иван Николаев
Дата
30.09.2019
Язык
Русский
Состав
3D сборка, 3D модель каждой детали, чертежи деталей
Софт
КОМПАС-3D 16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Деталь.cdw
-
Сборка.a3d
-
втулка нажимная.cdw
-
втулка нажимная.m3d
-
гайка накидная.cdw
-
гайка накидная.m3d
-
корпус.m3d
-
рукоятка.cdw
-
рукоятка.m3d
-
шпиндель.cdw
-
шпиндель.m3d
-
штуцер.cdw
-
штуцер.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
