Вентиль угловой САПР-2D.В17.00.00.000 СБ – (вариант 17)

Донецкий национальный технический университет
Кафедра ОВПК
Индивидуальная работа по дисциплине "САПР технологічних виробництв. Частина 1"
На тему "составление чертежей из СБ вариант 17"
Покровск 2020

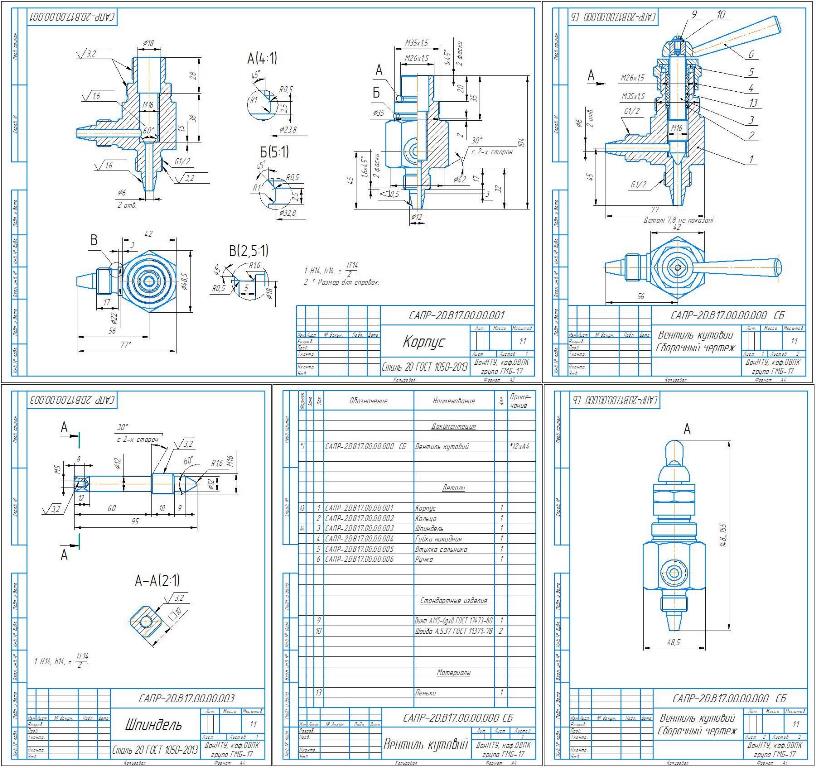

Позначення складального креслення: САПР-2D.В17.00.00.000 СБ
2. Найменування складальної одиниці: Вентиль кутовий
3. № позицій деталей, креслення яких необхідно створити: 1; 3
4. Елемент креслення для виконання п.5: Вид зліва
5. Елемент креслення для виконання п.6: Вид зверху
Предназначен для регулирования подачи жидкости или газа. В угловом вентиле направление
движения жидкости (газа) изменяется на 90°.
В корпус 1 ввинчивается шпиндель 3, который нижним окончанием перекрывает отверстие,
через которое проходит жидкость или газ. Шпиндель 3 перемещается в корпусе 1 по резьбе при
помощи ручки 6. Ручка 6 прикреплена к шпинделю 3 винтом 7 с шайбой 8. Зазор между
шпинделем 3 и корпусом 1 уплотняется набивкой 9, которая сжимается накидной гайкой 4 и
сальниковой втулкой 5. Поднабивное кольцо 2 препятствует попаданию набивки в середину
вентиля.
Материал деталей (позиции): 1 – 6 – Сталь 20 ГОСТ 1050-88; 9 – Пенька (0,005 кг).
Стандартные изделия (позиции): 7 – Винт М 15×8.58 ГОСТ 17473-80; 8 – Шайба 5.01
ГОСТ 11371-78.
