Вентиль высокого давления САПР-2D.В07.00.00.000 СБ(вариант 7)

Донецкий национальный технический университет
Кафедра ОВПК
Индивидуальная работа на тему "создание чертежей из СБ вентиль высокого давления вариант 7"
По дисциплине "САПР технологічних виробництв. Частина 1"
Покровск 2020

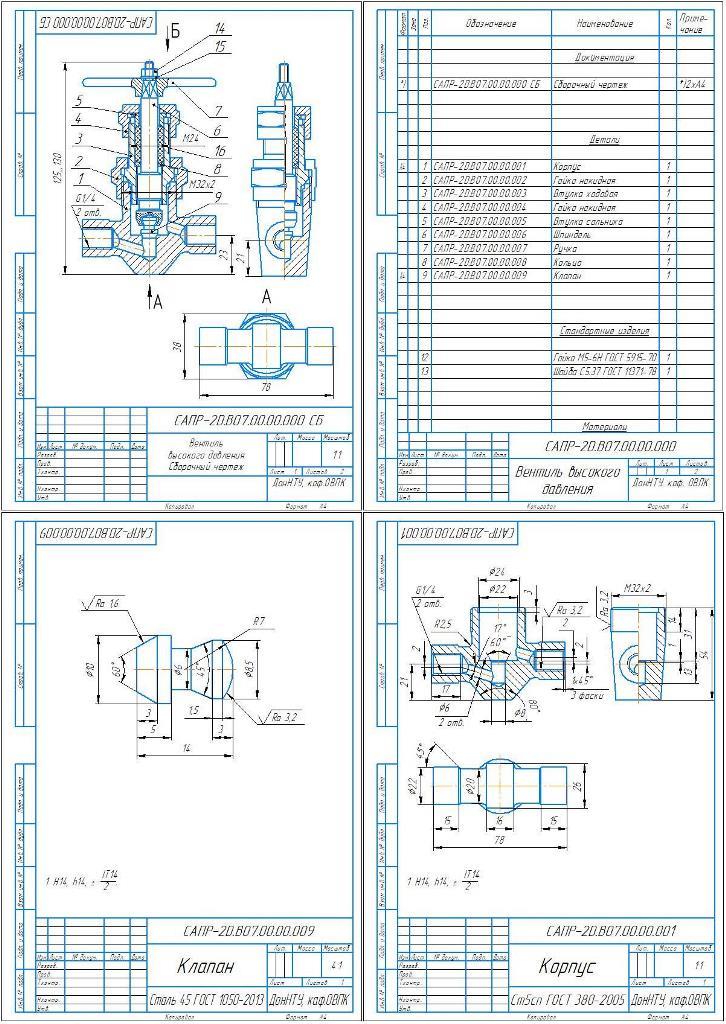

Позначення складального креслення: САПР-2D.В07.00.00.000 СБ
2. Найменування складальної одиниці: Вентиль високого тиску
3. № позицій деталей, креслення яких необхідно створити: 1; 9
4. Елемент креслення для виконання п.5: Вид по стрілці А
5. Елемент креслення для виконання п.6: Вид по стрілці Б
Применяется в резервуарах с давлением 10-15 МПа. К трубопроводу вентиль присоединяется
трубной цилиндрической резьбой G1/4. Отверстие в корпусе 1 перекрывается конической
поверхностью клапана 9, другой конец которого вставлен в торцевое отверстие шпинделя 6 и
торец шпинделя развальцован. Шпиндель двигается по резьбе ходовой втулки 3, которая
прижимается к корпусу накидной гайкой 2. Вращают шпиндель ручкой 7, закрепленной на нем
гайкой 10 и шайбой 11. Герметичность между шпинделем и ходовой втулкой создается асбестовой
набивкой 12, что расположенная между поднабивным кольцом 8 и втулкой сальника 5, при
навинчивании накидной гайки 4 на ходовую втулку.
Материал деталей (позиции): 1 – 5, 8 – Ст.3 ГОСТ 380-71; 6, 9 – Сталь 45 ГОСТ 1050-88;
7 – СЧ 12 ГОСТ 1412-85; 12 – Асбест.
Стандартные изделия (позиции): 10 – Гайка М 5.5 ГОСТ 5915-80; 11 – Шайба 5.01
ГОСТ 11371-78
