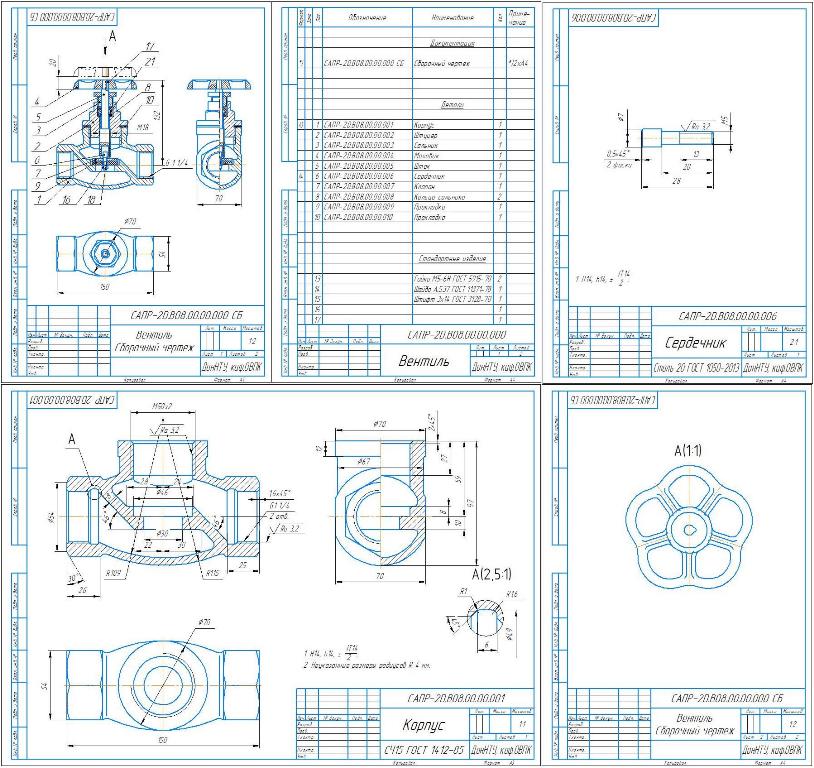

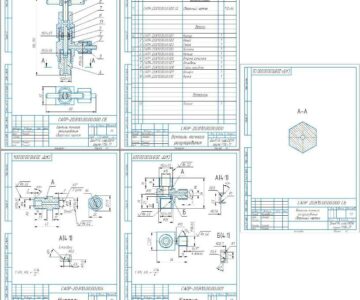

Вентиль САПР-2D.В08.00.00.000 СБ (вариант 8)

Задание в зипе
Донецкий национальный технический университет
Кафедра ОВПК
Индивидуальная работа по дисциплине "САПР КОМПАС 2D"
На тему "проектирование вентиля согласно задания"
Покровск 2020

Позначення складального креслення: САПР-2D.В08.00.00.000 СБ
2. Найменування складальної одиниці: Вентиль
3. № позицій деталей, креслення яких необхідно створити: 1; 6
4. Елемент креслення для виконання п.5: Вид зверху
5. Елемент креслення для виконання п.6: Вид по стрілці А
Перекрывает поток жидкости в трубопроводе.
Сердечник 6 клапана 7 вставлен в торцевое отверстие штока 5 и торец развальцован. К
клапану с помощью гайки 11 и шайбы 12 прижимается прокладка 9, которая закрывает отверстие
в корпусе 7. При отвинчивании штока от штуцера 2 он поднимает клапан и открывает вентиль.
Уплотнение штока в штуцере выполнено с помощью набивки 14, которая проложена между
кольцами сальника 8. Завинчивая втулку сальника 3, нажимают на верхнее кольцо, которое
уплотняет набивку 14. Нижнее кольцо предотвращает попадание набивки на резьбу. Для удобства
вращения штока к его верхняя часть присоединен маховик 4 и одновременно в обе эти детали
запрессован штифт 13, который предотвращает выпадение маховика со штока.
Материал деталей (позиции): 1, 2 – СЧ 12 ГОСТ 1412-85; 3 – 5, 8 – Ст.3 ГОСТ 380-71; 6, 7 –
Сталь 20 ГОСТ 1050-88; 9 – Резина 2МБ-А-м ГОСТ 7338-65; 10 – Паронит ПОН ГОСТ 481-80;
14 – Пенька (0,005 кг).
Стандартные изделия (позиции): 11 – Гайка М 5.5 ГОСТ 5915-80; 12 – Шайба 5.01
ГОСТ 11371-78; 13 – Штифт 3×15 ГОСТ 3128-70.
