Завдання в зіп
Призначений для регулювання подачі рідини або газу високого тиску.

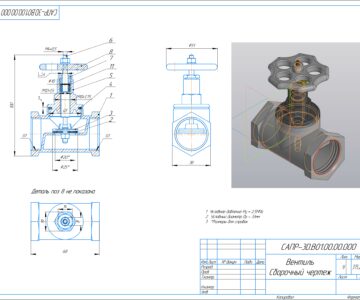

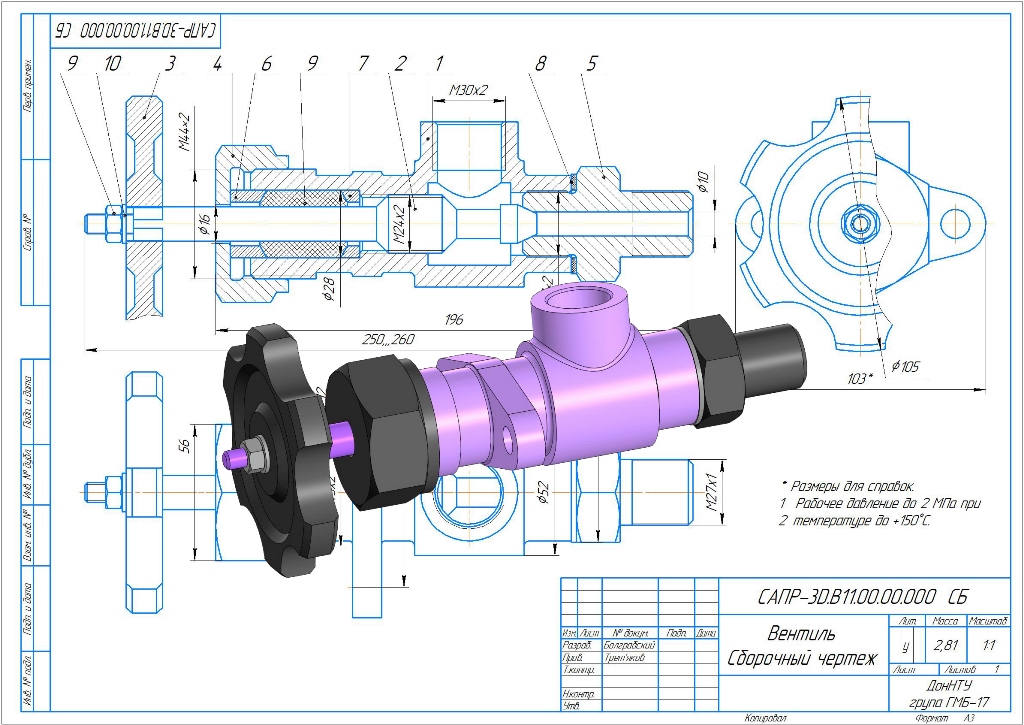

Корпус 1 штуцером 5 приєднують до трубопроводу. Щоб відкрити вентиль, обертають
маховик 3 зі шпинделем 2, зєднаних між собою гайкою 9 і шайбою 10. При обертанні шпинделя 2
вентиль відкривається на потрібну величину зазору. Для ущільнення шпинделя використовується
сальниковий пристрій, який складається з втулки 6, кільця 7, накидної гайки 4 і набивання 11 з
пеньки. Для ущільнення штуцера застосовують прокладку 8.
Матеріал деталей (позиції): 1 – СЧ 12 ГОСТ 1412-85; 3 – 7 – Ст.3 ГОСТ 380-71;
2 – Сталь 45 ГОСТ 1050-88; 8 – Паронит ПОН ГОСТ 481-80; 11 – Пенька (0,005 кг).
Стандартні вироби (позиції): 9 – Гайка М 8.5 ГОСТ 5915-80; 10 – Шайба 8.01 ГОСТ 11371-
78.
