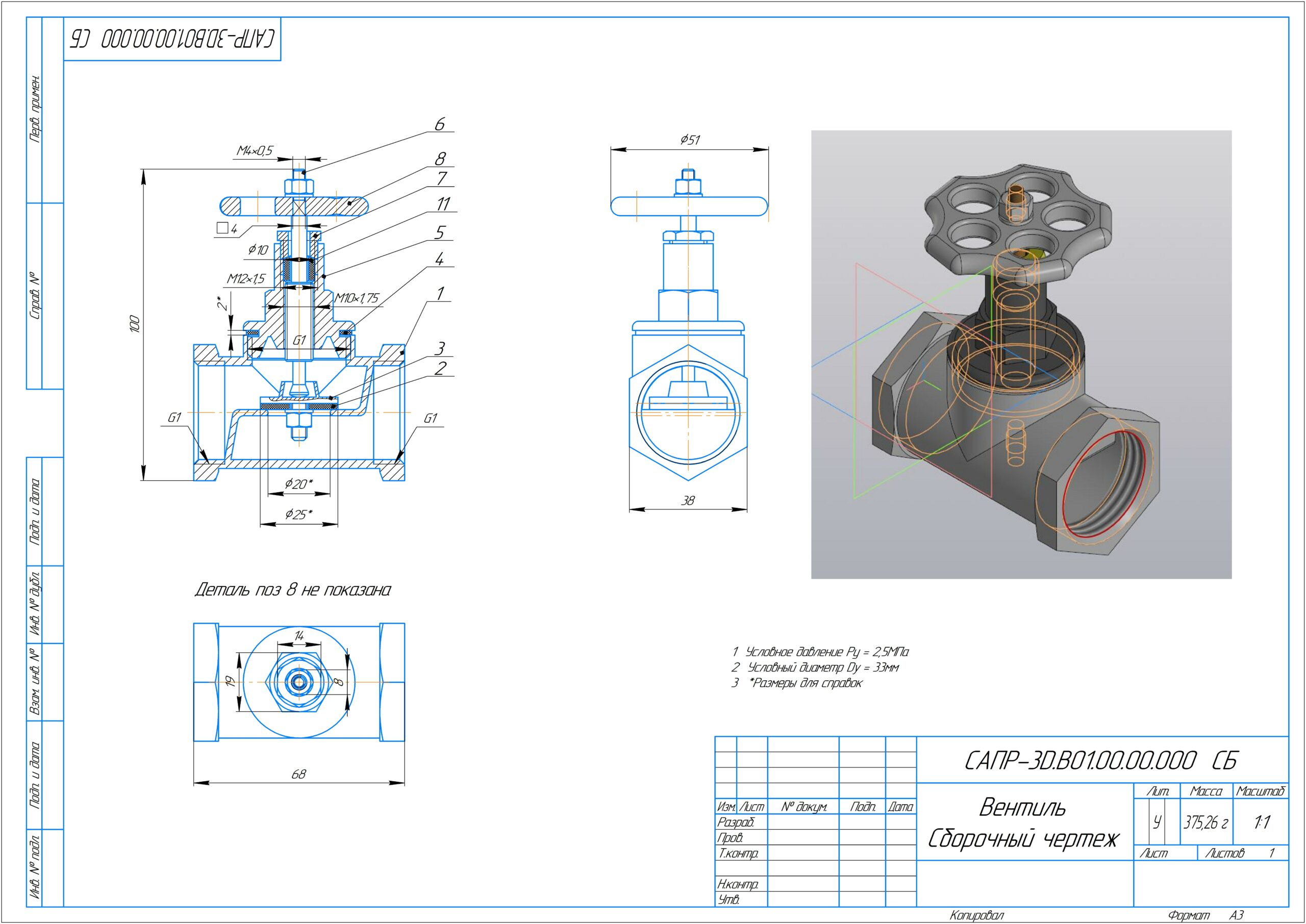

Перекриває потік рідини в трубопроводі.
Отвір в корпусі 1 закривається прокладкою 2, яка прикріплена к клапану 3 гайкою 9 та
шайбою 10. Край шпинделю 6 уставлено в циліндричний отвір клапану та поверхня отвору
розвальцьована. Під час відкручування шпинделя з кришки 5, що вкручена в корпус, від піднімає
клапан і відкриває вентиль. Ущільнення кришки з корпусом здійснюється прокладкою 4.
Ущільнення шпинделю в кришці 5 виконано з використанням набивки 11, на яку натискає гайка
сальника 7. Для зручності обертання шпинделю до його верхній частини приєднано маховик 8, що
закріплено гайкою 9 та шайбою 10.
Матеріал деталей (позиції): 1, 5, 8 – СЧ 20 ГОСТ 1412-85; 3, 6, 7 – Бр.ОЦС 3-12-5 ГОСТ 613-
79; 4 – Пароніт ПОН ГОСТ 481-80; 2 – Резина 2МБ-А-м ГОСТ 7338-65.
Стандартні вироби (позиції): 9 – Гайка М 5.5 ГОСТ 5915-80; 10 – Шайба 5.01 ГОСТ 11371-
78.
