Вентиль угловой САПР-2D.В15.00.00.000 СБ – (вариант 15)

Донецкий национальный технический университет
Кафедра ОВПК
Индивидуальная работа по дисциплине "САПР технологічних виробництв. Частина 1"
На тему "составление чертежей из СБ вариант 15"
Покровск 2020

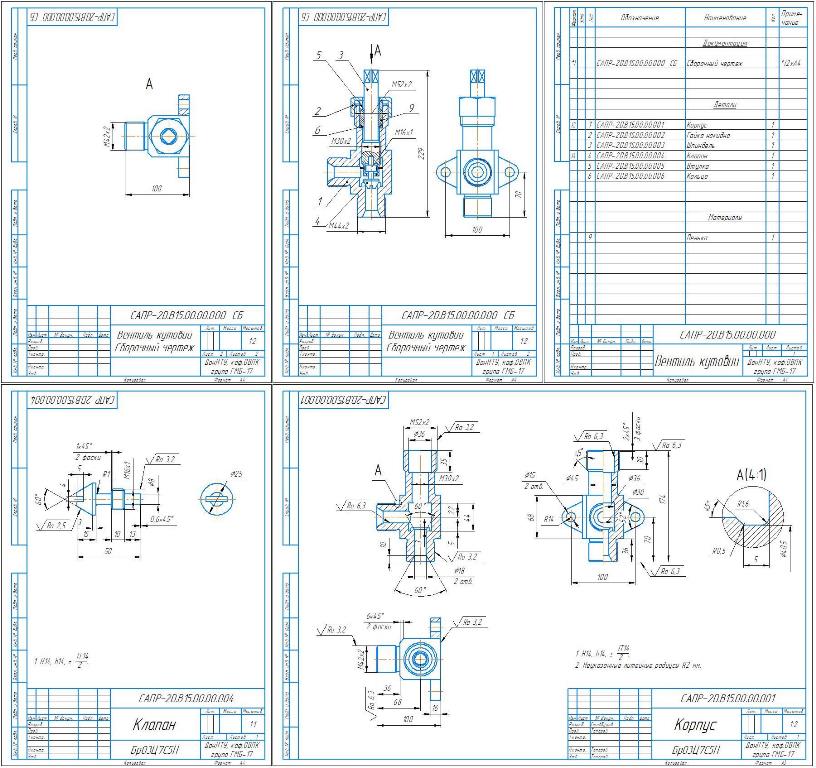

Позначення складального креслення: САПР-2D.В15.00.00.000 СБ
2. Найменування складальної одиниці: Вентиль кутовий
3. № позицій деталей, креслення яких необхідно створити: 1; 4
4. Елемент креслення для виконання п.5: Вид зліва
5. Елемент креслення для виконання п.6: Вид зверху\
Перекрывает поток жидкости в трубопроводе. Клапан 4, который закрывает отверстие в
корпусе 7, соединенный со шпинделем 3 таким образом: стрежень клапана 4 имеет резьбу М16×1,
такая же резьба нарезана в отверстии торца шпинделя 3. Клапан 4 ввинчивается в шпиндель, пока
его нарезная часть не окажется в проточке шпинделя. При отвинчивании шпинделя из корпуса он
поднимает клапан и открывает вентиль. Уплотнение шпинделя в корпусе выполнено с помощью
набивки 7 из пеньки, проложенной между кольцом 6 и нажимной втулкой 5. Завинчивая накидную
гайку 2, нажимают на втулку 5, которая уплотняет набивку 7. Кольцо 6 предотвращает попадание
набивки на резьбу.
Материал деталей (позиции): 1-6 – Бронза Бр.ОЦС 6-6-3 ГОСТ 613-79; 7 – Пенька (0,005 кг).
