Кран угловой САПР-2D.В12.00.00.000 СБ

Индивидуальная работа В12(задание в зипе)
Донецкий национальній технический университет
Кафедра ОВПК
Индивидуальная работа по "САПР технологічних виробництв. Частина 1"
По дисциплине "САПР"
Покровск 2020

Позначення складального креслення: САПР-2D.В12.00.00.000 СБ
2. Найменування складальної одиниці: Кран кутовий
3. № позицій деталей, креслення яких необхідно створити: 1; 4
4. Елемент креслення для виконання п.5: Розріз А-А
5. Елемент креслення для виконання п.6: Розріз Б-Б
Монтируется на трубопроводе, чтобы регулировать подачу жидкости или газа. Шток 3 пазом
соединяется с клапаном 2. При повороте маховика 5, посаженного на квадратный конец штока,
клапан, перемещаясь по резьбе М12×1, регулирует поток жидкости или газа, который сквозь
верхнее отверстие в корпусе 1 попадает в трубопровод. Для обеспечения герметичности
применяют сальниковое устройство, которое состоит из двух колец 6 и набивки 8. Регулируют
сальниковое устройство нажимной гайкой 4. Установочным винтом 7 фиксируют маховик на
штоке 3.
Материал деталей (позиции): 1,5 – Сталь 35 ГОСТ 1050-88; 2, 4 – Сталь 45 ГОСТ 1050-88;
3, 6 – Ст.3 ГОСТ 380-71; 8 – Пенька (0,005 кг).
Стандартные изделия (позиции): 7 – Винт М4×8.58 ГОСТ 1476-93

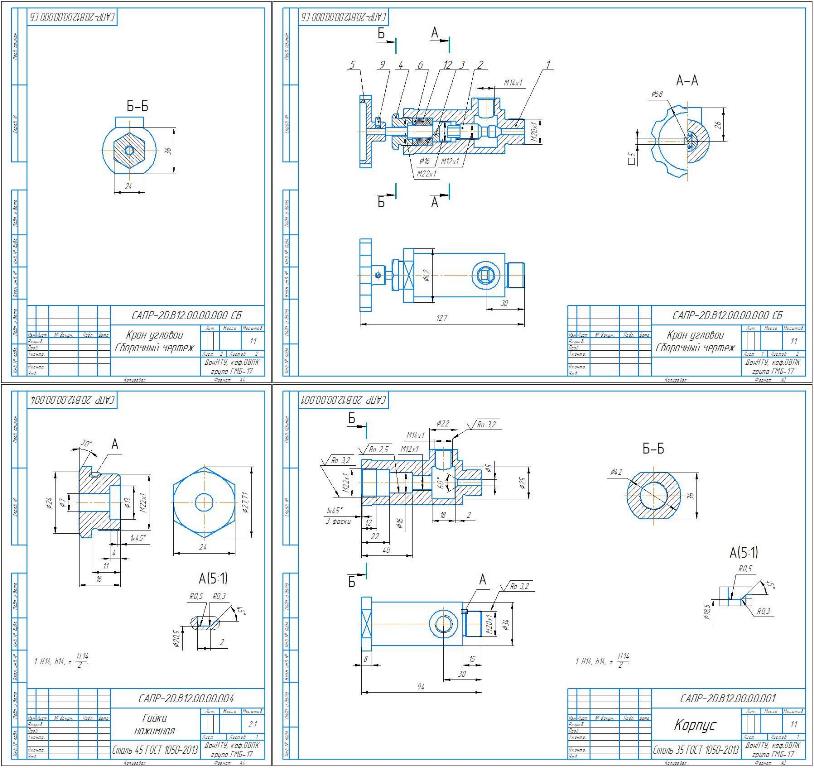

Состав: СБ(кран угловой),Фрагмент(разрез А-А,разрез Б-Б),Деталировка(корпус,гайка нажимная),Спецификация. Язык документа

Софт: КОМПАС-3D 18.1

Файлы:
САПР-2D.В12.00.00.000 - Кран угловой.spw
САПР-2D.В12.00.00.004 - Гайка нажимная.cdw
САПР-2D.В12.00.00.001 - Корпус.cdw
Б-Б.frw
Завдання САПР-2D.В12 - Кран кутовий.pdf
САПР-2D.В12.00.00.000 СБ - Кран угловой Сборочный чертеж.cdw
А-А.frw
