Угловой кран 00.21.000

584

РТУ МИРЭА 2021

Угловой кран– это универсальный элемент для систем водопровода. Такой кран используется для подключения бытовой техники

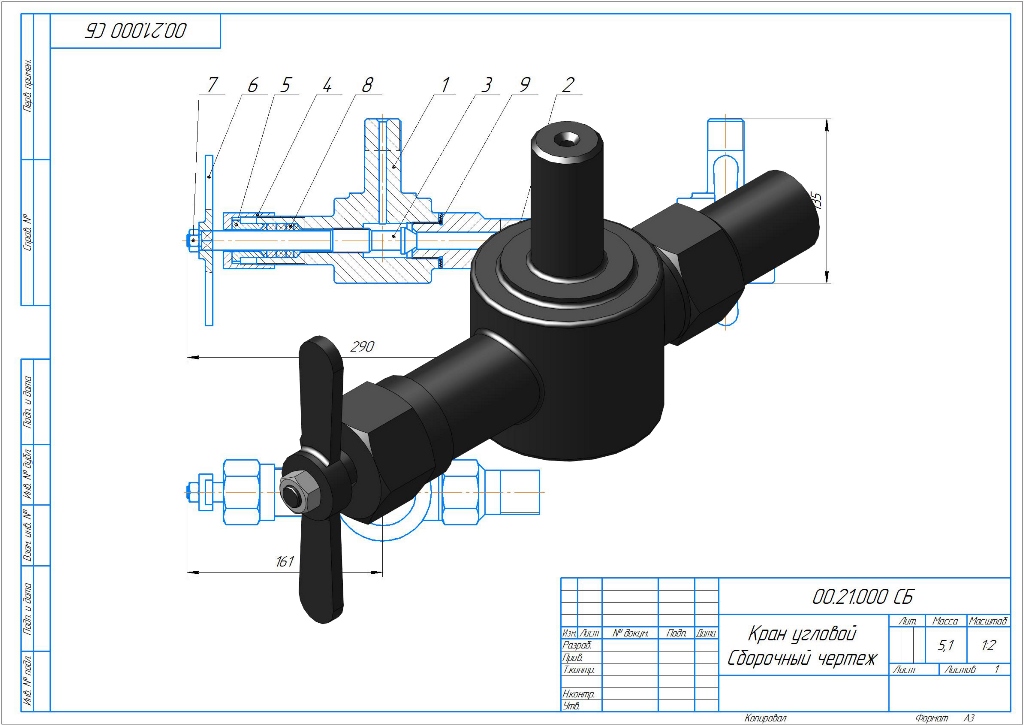

Угловой кран предназначен для перекрытия пара, поступающего из парового котла через штуцер 2 к машине или прибору. Чтобы не было утечки пара, ставят кольцо 8, которое при затяжке накидной гайки 4 плотно прилегает к шпинделю 3. Для этой же цели служит прокладка 9 между корпусом 1 и штуцером 2.

00.21.000 Кран угловой угловой кран

Автор

Андрей Моисеев

Дата

07.07.2021

Язык

Русский

Состав

00.21.000 - Кран угловой (Разнесено),00.21.000 - Кран угловой,00.21.000 - Кран угловой,00.21.000 СБ - Кран угловой Сборочный чертеж,00.21.001 - Корпус Изометрия,00.21.001 - Корпус,,00.21.002 - Штуцер Изометрия,00.21.003 - Шпиндель,00.21.004 - Гайка накидная,00.21.005 - Втулка,00.21.006 - Рукоятка

Софт

КОМПАС-3D 18.1 Как открыть?

Содержимое архива

21
- Кольцо СГ10-153 ГОСТ 618-81.m3d
- 00.21.006 - Рукоятка.m3d
- 00.21.005 - Втулка.m3d
- 00.21.004 - Гайка накидная.cdw
- 00.21.003 - Шпиндель.m3d
- 00.21.004 - Гайка накидная.m3d
- Картон А1 ГОСТ 9347-74.m3d
- 00.21.002 - Штуцер.cdw
- 00.21.002 - Штуцер.m3d
- 00.21.001 - Корпус.cdw
- 00.21.000 - Кран угловой.spw
- 00.21.001 - Корпус Изометрия.cdw
- 00.21.000 СБ - Кран угловой Сборочный чертеж.cdw
- 00.21.002 - Штуцер Изометрия.cdw
- 00.21.000 - Кран угловой (Разнесено).a3d
- 00.21.001 - Корпус.m3d
- 00.21.003 - Шпиндель.cdw
- 00.21.000 - Кран угловой.a3d
