Кран угловой

Кран угловой - ЖМТЧ.КУ.060617.000

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ
по организации самостоятельной работы
студентов заочного отделения на основе среднего общего образования
ОП01 «Инженерная графика»
по специальности: 13.02.11 «Техническая эксплуатация и обслуживание электрического и электромеханического оборудования (горная отрасль)»
Разработал преподаватель - Борисова Ю.И
2016 год

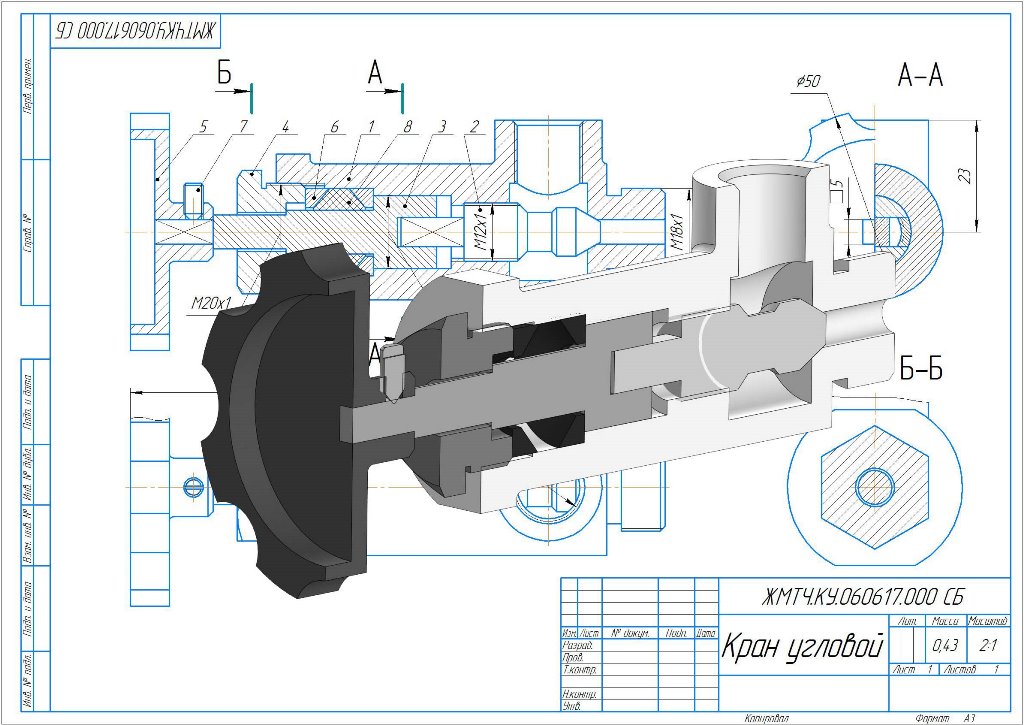

ЖМТЧ.КУ.060617.000 - Кран угловой. Модель сборки. Спецификация. Модели деталей. Чертежи. Версия программы Компас 21.

Кран угловой - ЖМТЧ.КУ.060617.000

Автор

Nikita Popov

Дата

27.06.2023

Язык

Русский

Состав

ЖМТЧ.КУ.060617.000 - Кран угловой.a3d, ЖМТЧ.КУ.060617.001 - Корпус.m3d, ЖМТЧ.КУ.060617.002 - Клапан.m3, ЖМТЧ.КУ.060617.003 - Шток.m3d, ЖМТЧ.КУ.060617.004 - Гайка.m3d, ЖМТЧ.КУ.060617.005 - Маховичок.m3d, ЖМТЧ.КУ.060617.006 - Кольцо.m3d, ЖМТЧ.КУ.060617.000 - Кран угловой.cdw, ЖМТЧ.КУ.060617.001 - Корпус.cdw, ЖМТЧ.КУ.060617.002 - Клапан.cdw, ЖМТЧ.КУ.060617.003 - Шток.cdw, ЖМТЧ.КУ.060617.004 - Гайка.cdw, ЖМТЧ.КУ.060617.005 - Маховичок.cdw, ЖМТЧ.КУ.060617.006 - Кольцо.cdw

Софт

КОМПАС-3D 21 Как открыть?

Содержимое архива

Кран угловой ЖМТЧ.КУ.060617.000 СБ
- Гайка _ ЖМТЧ.КУ.060617.004.cdw
- Гайка _ ЖМТЧ.КУ.060617.004.m3d
- Клапан _ ЖМТЧ.КУ.060617.002.cdw
- Клапан _ ЖМТЧ.КУ.060617.002.m3d
- Кольцо _ ЖМТЧ.КУ.060617.006.cdw
- Кольцо _ ЖМТЧ.КУ.060617.006.m3d
- Корпус _ ЖМТЧ.КУ.060617.001.cdw
- Корпус _ ЖМТЧ.КУ.060617.001.m3d
- Кран угловой _ ЖМТЧ.КУ.060617.000 СБ.a3d
- Кран угловой _ ЖМТЧ.КУ.060617.000 СБ.cdw
- Маховичок _ МЖТЧ.КУ.060617.005.cdw
- Маховичок _ МЖТЧ.КУ.060617.005.m3d
- Спецификация.cdw
- Шток _ ЖМТЧ.КУ.060617.003.cdw
- Шток _ ЖМТЧ.КУ.060617.003.m3d
