Кран пробковый САПР-2D.В09.00.00.000 СБ (вариант 9)

Донецкий национальный технический университет
Кафедра ОВПК
Индивидуальная работа по дисциплине "САПР технологічних виробництв. Частина 1"
На тему "составление чертежей из СБ вариант 9"
Покровск 2020

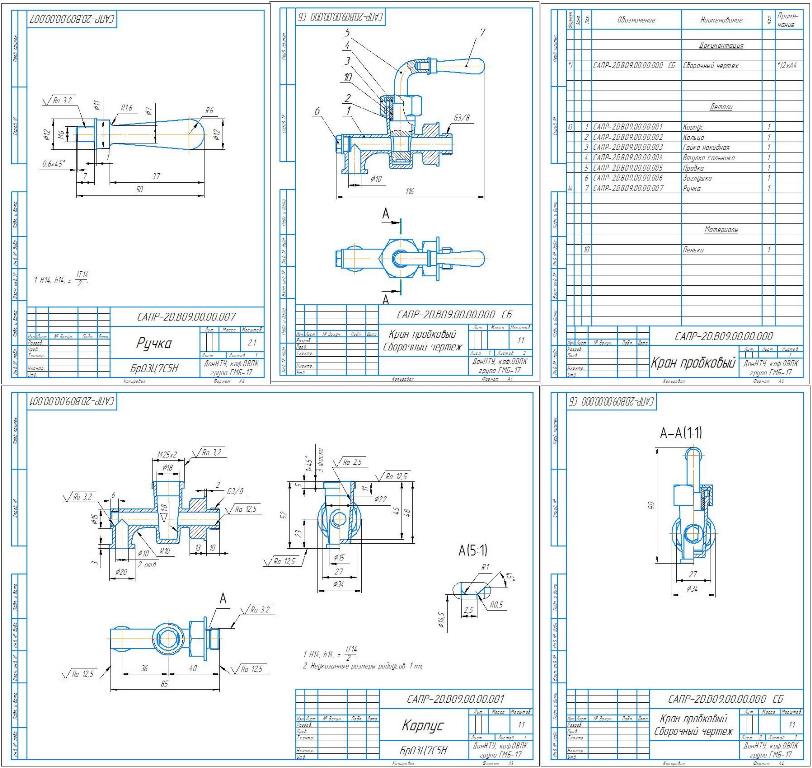

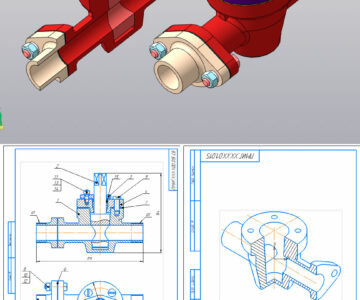

Позначення складального креслення: САПР-2D.В09.00.00.000 СБ
2. Найменування складальної одиниці: Кран пробковий
3. № позицій деталей, креслення яких необхідно створити: 1; 7
4. Елемент креслення для виконання п.5: Вид зверху
5. Елемент креслення для виконання п.6: Розріз А-А
Применяют для регулирования подачи жидкости.
В корпус 1 вставлена пробка 5, которая соединяется с корпусом по тщательно притертой
конической поверхности. Накидная гайка 3 соединена резьбой с корпусом. Она нажимает на
втулку сальника 4, которая уплотняет набивку 8. Поднабивное кольцо 2 препятствует попаданию
набивки вглубь корпуса крана. Детали 2-4, 8 образовывают сальниковое уплотнение,
предназначенное для герметизации отверстия в корпусе, в котором содержится подвижная пробка.
В корпус вкручена заглушка 6, которую выкручивают, когда возникает потребность прочистить
выходное отверстие. Для удобства вращения пробки к ее верхней части с помощью резьбы
присоединена ручка 7.
Вращением пробки в корпусе уменьшается или увеличивается отверстие для прохождения
жидкости, и тем самым регулируется ее подача. Можно повернуть пробку так, чтобы подача
жидкости совсем прекратилась, тогда кран – закрыт.
Материал деталей (позиции): 1-7 — Бр.ОЦС 3-12-5 ГОСТ 613-79; 8 – Пенька (0,005 кг).
