Вентиль точного регулирования САПР-2D.В10.00.00.000 СБ (вариант 10)

ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ"
Кафедра "Обладнання видобувних та переробних комплексів"
Індивідуальної роботи з дисципліни "САПР технологічних виробництв. Частина 1"

I. ВИХІДНІ ДАНІ
1. Позначення складального креслення: САПР-2D.В10.00.00.000 СБ
2. Найменування складальної одиниці: Вентиль точного регулювання
3. № позицій деталей, креслення яких необхідно створити: 1; 4
4. Елемент креслення для виконання п.5: Вид зверху
5. Елемент креслення для виконання п.6: Розріз А-А

II. ЗМІСТ І ТЕРМІНИ ВИКОНАННЯ ІНДИВІДУАЛЬНОГО ЗАВДАННЯ
1. Всі креслення повинні бути виконані відповідно до ЕСКД і вимог, переліченими в додатку А.

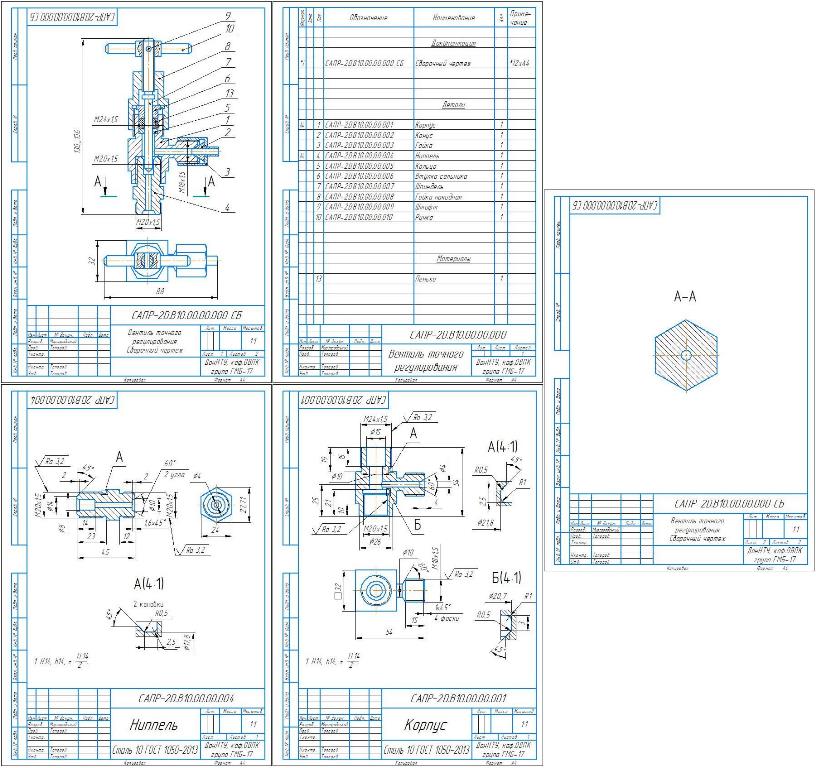

2. На основі зображення складального креслення (рис. 1) створити креслення форматом А4 для деталей, зазначених в п.3 вихідних даних.
3. Для складального креслення створити багатолистовий документ, що складається з двох аркушів формату А4, Кожен зі стилем оформлення "Креслення констр. Перший лист. ГОСТ 2.104-2006".
4. Створити складальне креслення по аналогії з його зображенням за винятком елементів креслення, зазначених в п.4, 5 вихідних даних.
5. Елемент, зазначений в п.4 вихідних даних, виконати в окремому фрагменті і вставити в окремий вид першого аркуша складального креслення зовнішнім фрагментом з типом вставки "Зовнішньої посиланням".
6. Елемент, зазначений в п.5 вихідних даних, виконати в окремому фрагменті, зберегти як растрового зображення у форматі bmp і вставити в окремий вид другого листа складального креслення "Взяти в документ".
7. Створити документ-специфікацію із підключенням до обєктів специфікації геометрії, позицій і креслень відповідних деталей складального креслення. Вимоги до специфікації наведено в додатку Б.
8. Захист завершеного завдання – відповідно до розкладу сесії весняного семестру. При захисті студент повинен впоратися із завданнями, переліченими в додатку В.
