Конкурс асов 3D-моделирования

Вентиль точной регулировки

Курганский государственный университет (КГУ)
Факультет транспортных систем
Контрольная работа по дисциплине "Компьютерная графика"
Курган, 2019

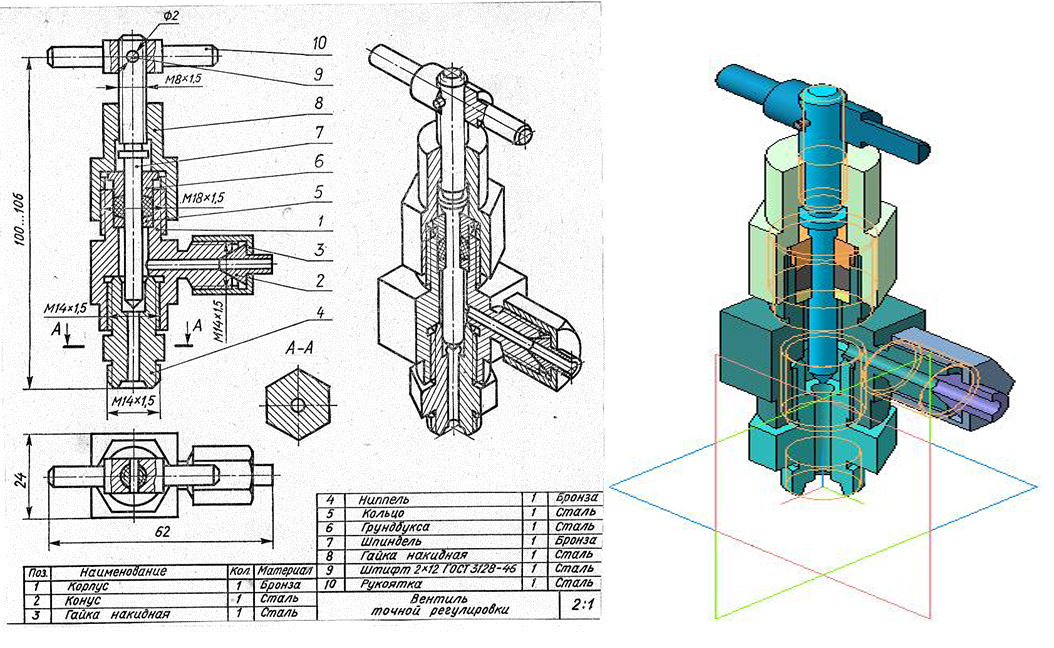

Исходные данные: чертеж общего вида "Вентиль точной сборки"
Содержание:
1. 3D модели всех деталей сборочной единицы в программе Компас
2. Сборка в программе компас
3. Чертеж детали поз.4 в программе Компас.
4. Спецификация

Состав: Вентиль (СБ), Деталировка (конус, гайка накидная (поз.3), гайка накидная (поз.8), грундбукса, кольцо, корпус, ниппель, прокладка, рукоятка, шпиндель), Спецификация, Чертеж детали "Ниппель" Язык документа

Софт: КОМПАС-3D 16

Файлы:
Шпиндель.m3d
2 .m3d
3 .m3d
8 .m3d
Вентиль.a3d
Грундбукса.m3d
Кольцо.m3d
Корпус.m3d
Ниппель.m3d
Ниппель.m3d.cdw
Прокладка.m3d
Рукоятка.m3d
Спецификация.spw
