Вентиль (3/4") БТБ22.03.01.00.00 СБ

Донской Государственный Технический Университет
Инженерная и компьютерная графика

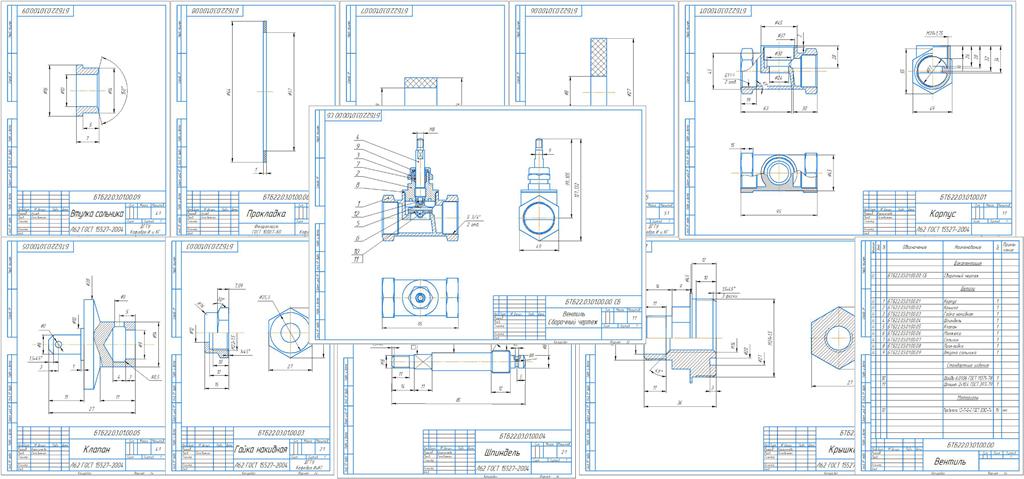

Сборочный чертеж вентиля. В него входят: 1-корпус; 2-крышка; 3- гайка накидная; 4- шпиндель; 5- клапан; 6- манжета; 7-сальник; 8- прокладка; 9- втулка сальника;
