Клапан предохранительный САПР-2D.В13.00.00.000 СБ (вариант 13)
Донецкий национальный технический университет
Кафедра ОВПК
Индивидуальная работа по дисциплине "САПР технологічних виробництв. Частина 1"
На тему "составление чертежей из СБ вариант 13"
Покровск 2020
Позначення складального креслення: САПР-2D.В13.00.00.000 СБ
2. Найменування складальної одиниці: Клапан запобіжний
3. № позицій деталей, креслення яких необхідно створити: 1; 4
4. Елемент креслення для виконання п.5: Вид по стрілці А
5. Елемент креслення для виконання п.6: Розріз Б-Б
Предназначен для автоматического регулирования давления газа или воздух в
трубопроводах или резервуарах.

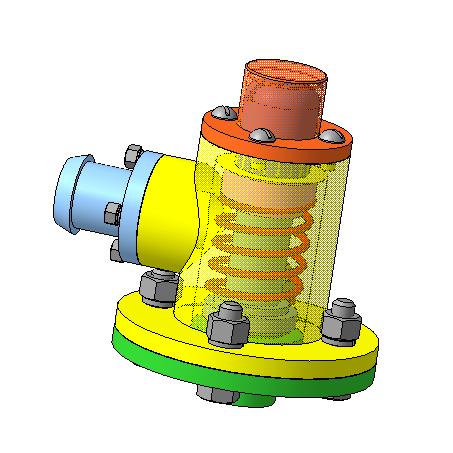

Корпус 1 ввинчивается в штуцер трубопровода или резервуара. Шток клапана 3 притертой
кольцевой поверхностью сталкивается с кольцевой поверхностью корпуса 1. В крышку 2,
навинченную на корпус 1, ввинченная направляющая 4 шток-клапана 3. Пружина 6 правым
торцом опирается на выступ шток-клапана 3, а на левый торец пружины одета опора 5.
Вращением направляющей 4 через опору 5 регулируется сжатие пружины 6, т.е. силы прижимания
шток-клапана 3 к кольцевой поверхности корпуса 1.
Материал деталей (позиции): 1-4 – Бронза Бр.ОЦС 6-6-3 ГОСТ 613-79; 5 – Ст.3 ГОСТ 380-71;
6 – Сталь 65Г ГОСТ 1050-88.

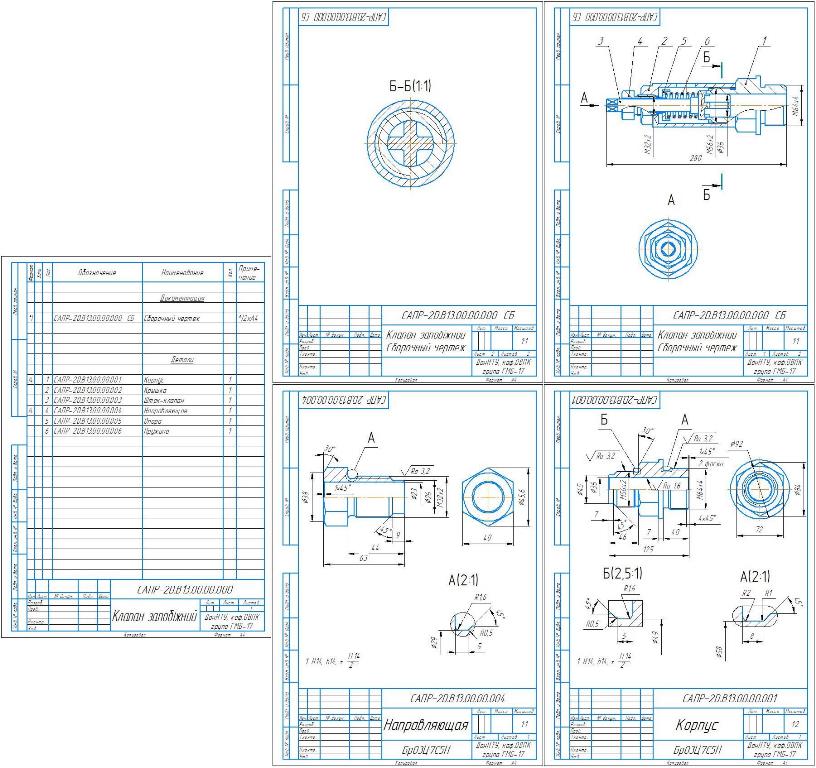

Состав: СБ (клапан предохранительный),Деталировка(корпус,направляющая),Фрагменты(вид А,разрез Б-Б), Спецификация.
Софт: КОМПАС-3D 18.1
