Клапан впускной САПР-2D.В04.00.00.000 СБ – (вариант 4)

Донецкий национальный технический университет
Кафедра ОВПК
Индивидуальная работа по дисциплине "САПР технологічних виробництв. Частина 1"
На тему "составление чертежей из СБ вариант 4"
Покровск 2020

Позначення складального креслення: САПР-2D.В04.00.00.000 СБ
2. Найменування складальної одиниці: Клапан впускний
3. № позицій деталей, креслення яких необхідно створити: 1; 2
4. Елемент креслення для виконання п.5: Розріз А-А
5. Елемент креслення для виконання п.6: Вид по стрілці Б

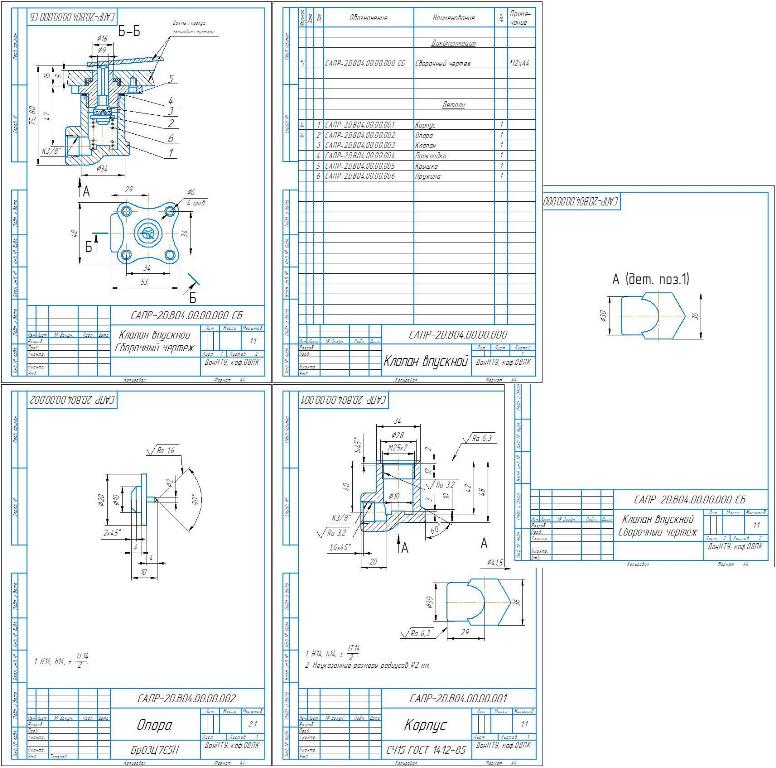

Служит для впускания в тормозную систему воздуха, которое под давлением подается из
магистрали при механическом нажатии рычага системы на верхний конец клапана.
Отверстие с резьбой в левой нижней части корпуса 1 служит для присоединения воздушной
системы. Резьба в отверстии коническая, она обеспечивает плотность соединения. Четыре
отверстия на фланце крышки 5 предназначены для крепления изделия к корпусу тормозной
системы. Прокладка 4 обеспечивает герметичность соединения крышки с корпусом. Пружина 6,
упираясь в нижнюю торцевую площадку опоры 2, передает через нее усилие на клапан 3. Крышка
5 соединяется с корпусом резьбой. Рабочая поверхность клапана 3 коническая, она прилегает к
конической поверхности крышки. Клапан открывается под действием механического нажатия
рычага тормозной системы на его верхнее сферическое окончание. Опускаясь под действием
рычага вниз, клапан и опора, сжимая пружину, открывают проходное отверстие в крышке, и
воздух под давлением поступает в корпус тормозной системы.
Материал деталей (позиции): 1, 5 – СЧ 20 ГОСТ 1412-85; 2, 3 – Бр.ОЦС 3-12-5 ГОСТ 613-79;
6 – Сталь 65Г ГОСТ 1050-88; 4 – Паронит ПОН ГОСТ 481-80.
