Донецкий национальный технический университет
Кафедра ОВПК
Индивидуальная работа по дисциплине "САПР технологічних виробництв. Частина 1"
На тему "проектирование клапана предохранительного"
Покровск 2020

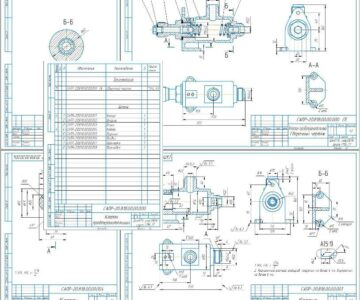

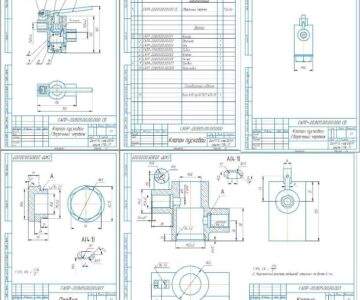

Позначення складального креслення: САПР-2D.В19.00.00.000 СБ
2. Найменування складальної одиниці: Клапан запобіжний
3. № позицій деталей, креслення яких необхідно створити: 1; 4
4. Елемент креслення для виконання п.5: Вид зверху
5. Елемент креслення для виконання п.6: Розріз А-А
Клапан предохранительный ставится в трубопроводных системах управления и
регулирования для сброса избыточного давления жидкостей или пара. Клапан регулируется на
определенное давление винтом 4, который фиксируется гайкой 8.
При увеличении давления выше нормы жидкость или пар давят на клапан 6, который
сжимает пружину 7 и сам перемещается вправо. При этом жидкость или пар выходят через
отверстия клапана 6 и корпуса 1.
При нормальном давлении жидкости или пара пружина 7 перемещает клапан в исходное
положение. Для обеспечения хорошей герметичности посадочная поверхность клапана
притирается к седлу 2.
Материал деталей (позиции): 2, 3 – Сталь 20ГЛ ГОСТ 977-88; 1 – СЧ 15 ГОСТ 1412-85;
4-6 – Сталь 5 ГОСТ 380-88.
Стандартные изделия (позиции): 8 – Гайка М 24.5 ГОСТ 5915-80.
