Клапан предохранительный МЧ00.65.00.00 СБ. Деталирование

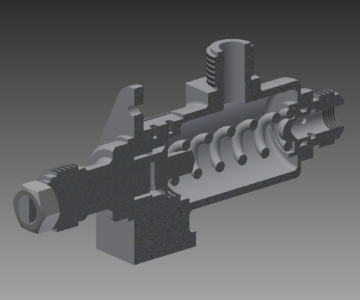

Клапан предохранительный двусторонний предназначен для регулирования давления жидкости или пара в трубопроводах. В данном случае клапан связан только о правой рабочей магистралью трубопровода.

При повышении давления больше нормы жидкость или пар давят на клапан поз. 4, который, сжимая пружину поз. 5, перемещается влево. При этом жидкость или пар выходят через четыре отверстия клапана поз. 4 и верхнее отверстие корпуса поз. 1. При понижении давления пружина поз. 5 перемещает клапан поз. 4 в исходное положение.

Вариант № 65 из альбома C.К. Боголюбов "Чтение и деталирование сборочных чертежей
Деталирование клапана предохранительного. Чертежи не ассоциативные.

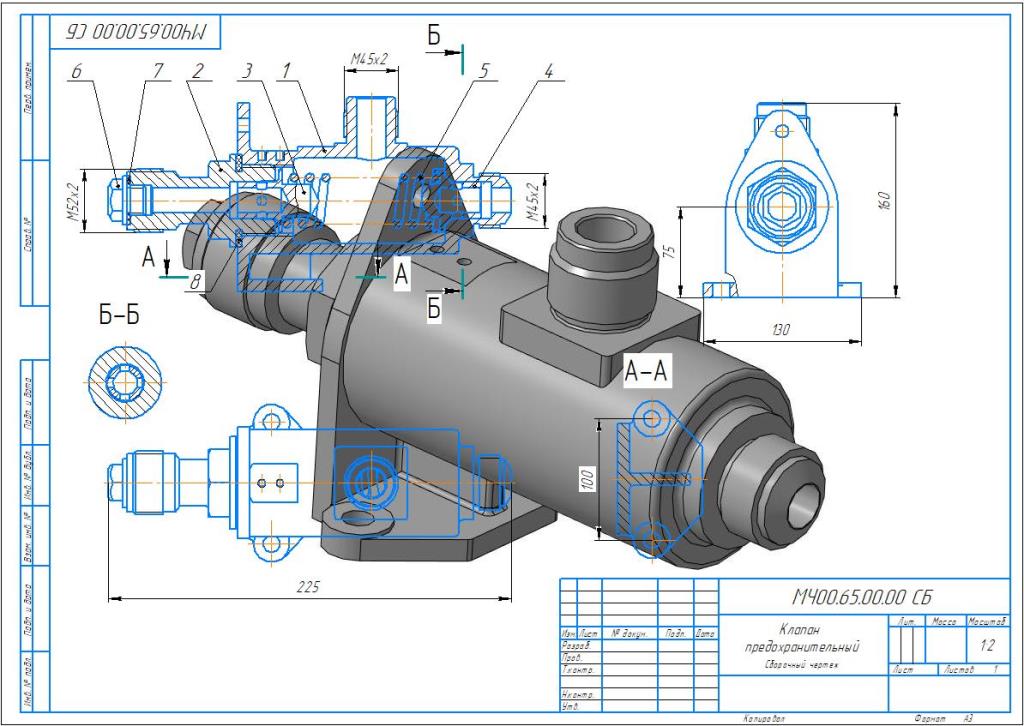

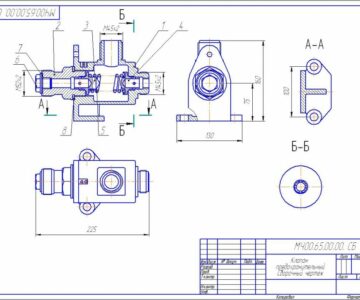

Состав: 3D модели деталей и сборка: МЧ00.65.00.00 СБ - Клапан предохранительный МЧ00.65.00.01 - Корпус МЧ00.65.00.02 - Штуцер МЧ00.65.00.03 - Клапан МЧ00.65.00.04 - Клапан МЧ00.65.00.05 - Пружина МЧ00.65.00.06 - Пробка Чертежи: МЧ00.65.00.00 СБ - Клапан предохранительный Сборочный чертеж, спецификация МЧ00.65.00.01 - Корпус МЧ00.65.00.02 - Штуцер МЧ00.65.00.03 - Клапан МЧ00.65.00.04 - Клапан МЧ00.65.00.05 - Пружина МЧ00.65.00.06 - Пробка Аксонометрическая проекция детали Корпус Язык документа
