Бета-тестирование КОМПАС-3D v19

Клапан предохранительный МЧ00.41.00.00.СБ

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2015

Работа с альбома Боголюбова МЧ00.41.00.00.СБ

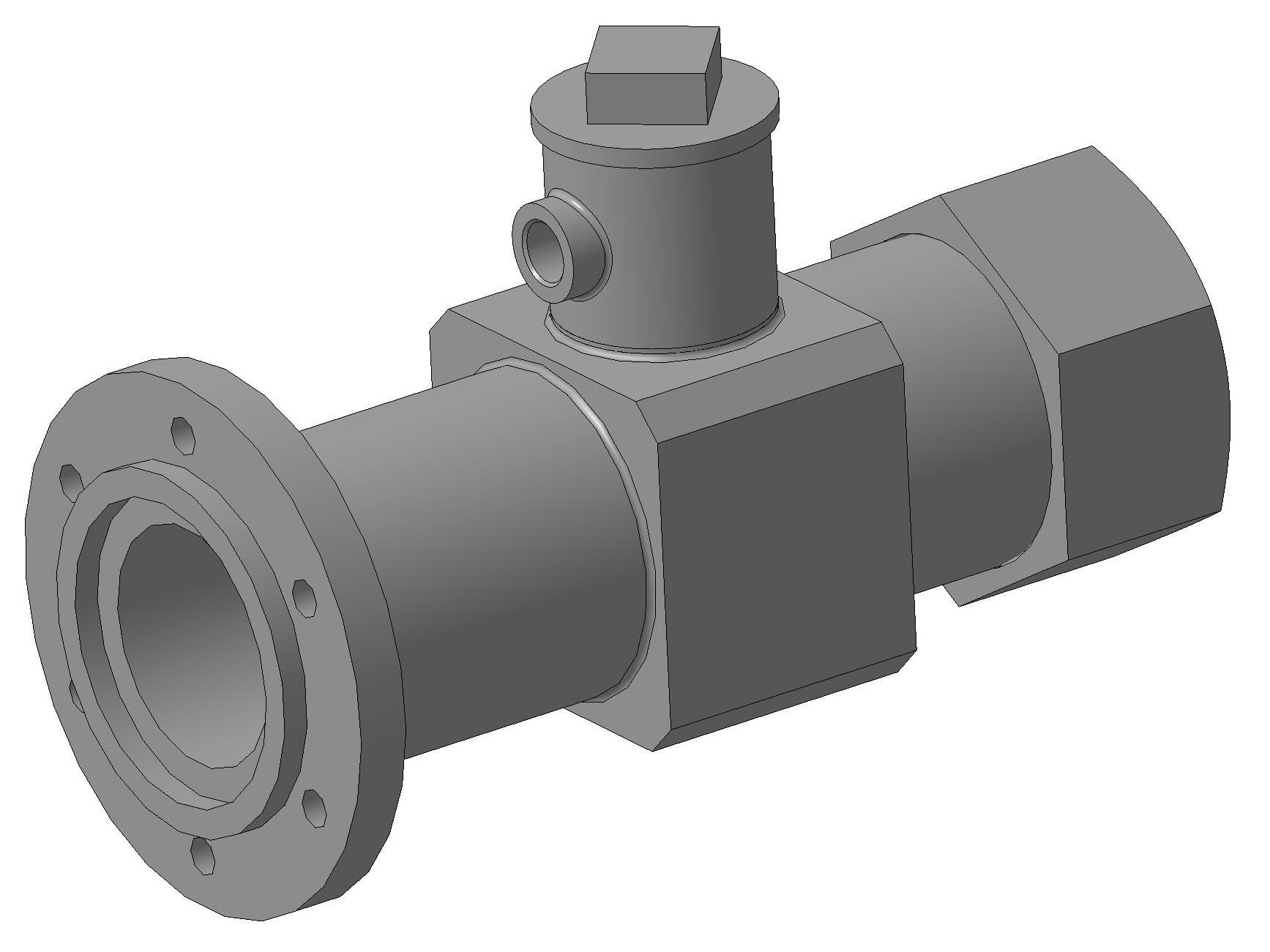

Предохранительный клапан ставится на трубопроводах, по которым проходит жидкость или газ под
давлением. В данном случае корпус поз. 1 является частью трубопровода.
При давлении газа или жидкости, превышающем допускаемую величину, клапан поз. 6 поднимается,
сжимая пружину поз. 5. При этом газ или жидкость выпускается через боковые отверстия клапана поз. 6
и цилиндра поз. 3.
При нормальном давлении пружина поджимает клапан поз. 6 к седлу цилиндра поз. 3.

Состав: Сборочный чертеж, спецификация, 3D-модели всех деталей, 3D-сборка Язык документа

Софт: КОМПАС-3D 15.1

Сайт: www

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Клапан предохранительный МЧ00.41.00.00.СБ

Клапан предохранительный.cdw
Клапан.m3d
Корпус.m3d
Крышка.m3d
Прокладка.m3d
Пружина.m3d
Сборка.a3d
Спецификация .cdw
Цилиндр.m3d
Гайка.m3d
