Клапан пусковой САПР-2D.В05.00.00.000 СБ

задание в зип
Донецкий национальній технический университет
Кафедра ОВПК
Индивидуальная работа на тему "создание чертежей из СБ клапан впусковой"
С дисциплины "САПР технологічних виробництв. Частина 1"
Покровск 2020

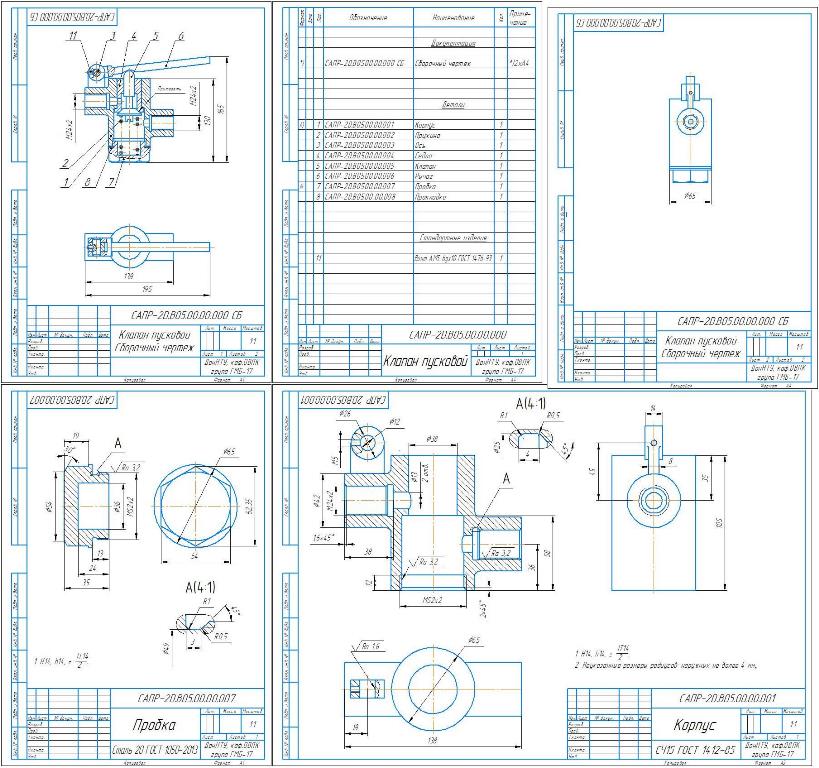

Позначення складального креслення: САПР-2D.В05.00.00.000 СБ
2. Найменування складальної одиниці: Клапан пусковий
3. № позицій деталей, креслення яких необхідно створити: 1; 7
4. Елемент креслення для виконання п.5: Вид зверху
5. Елемент креслення для виконання п.6: Вид зліва
Предназначен для регулирования пропускания жидкостей или газов.
Чтобы пройти через клапан, установленный в трубопроводе, жидкость или газ должны
преодолеть давление пружины 2, которая нажимает на клапан 5 и перекрывает отверстие в
корпусе 1. В корпус, который является основной деталью, снизу закладывают прокладку 8 и
завинчивают пробку 7, в которую упирается пружина. Клапан перемещается в отверстии седла 4,
запрессованного в корпус. Корпус имеет два одинаковые прилива с резьбовыми отверстиями,
резьба в которых служит для присоединения трубопроводов. Для пропуска жидкости или газа без
давления используют рычаг 6, которым можно нажимать на клапан, открывая проход. Рычаг
вращается вокруг оси 3, которая соединяет его с корпусом. Ось рычага фиксируется стопорным
винтом 9.
Материал деталей (позиции): 1, 6 – СЧ 12 ГОСТ 1412-85; 3, 7 – Сталь 20 ГОСТ 1050-88;
4, 5 – Бр.ОЦС 3-12-5 ГОСТ 613-79; 2 – Сталь 65Г ГОСТ 1050-88; 8 – Паронит ПОН ГОСТ 481-80.
Стандартные изделия (позиции): 9 – Винт М5×10.58 ГОСТ 1476-93
