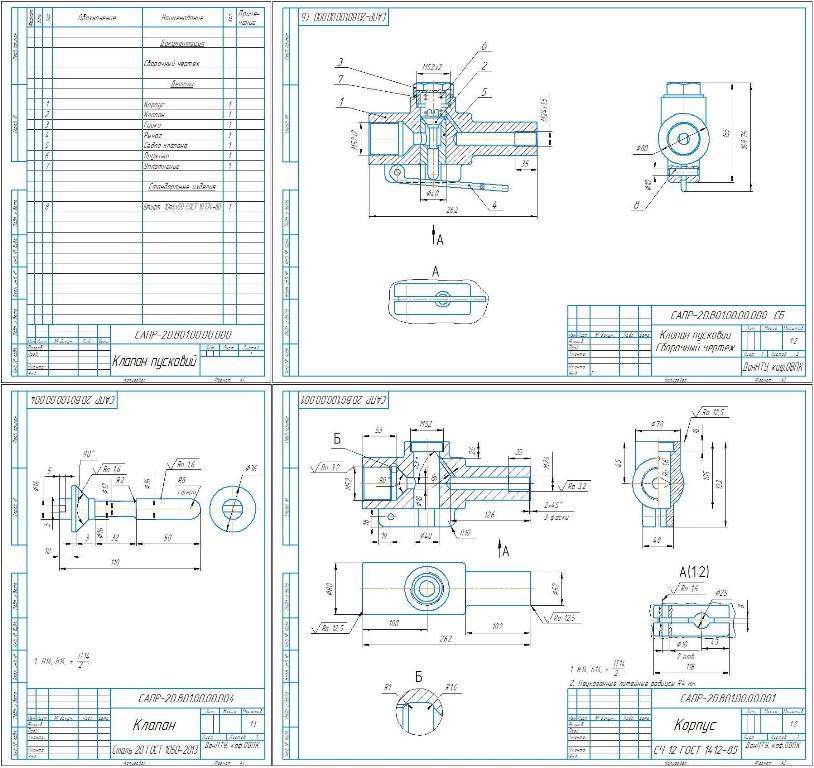

Клапан пусковой САПР-2D.В01.00.00.000 СБ

Задание выдавалось в группе каждому индивидуально от преподавателя по САПР
Донецкий национальный технический университет
Индивидуальная работа по Дисциплине "САПР КОМПАС 2D"
На тему "создание клапана" из ВО пдф В ВО(КОМПАС)+Деталировка и Спецификация
Покровск 2020

Позначення складального креслення: САПР-2D.В01.00.00.000 СБ
2. Найменування складальної одиниці: клапан пусковий
3. № позицій деталей, креслення яких необхідно створити: 1; 4
4. Елемент креслення для виконання п.5: Вид по стрілці А
5. Елемент креслення для виконання п.6: Вид по стрілці Б
Всі креслення повинні бути виконані відповідно до ЕСКД і вимог, переліченими
в додатку А.
2. На основі зображення складального креслення (рис. 1) створити креслення
форматом А4 для деталей, зазначених в п.3 вихідних даних.
3. Для складального креслення створити багатолистовий документ, що складається
з двох аркушів формату А4, Кожен зі стилем оформлення "Креслення констр.
Перший лист. ГОСТ 2.104-2006".
4. Створити складальне креслення по аналогії з його зображенням за винятком
елементів креслення, зазначених в п.4, 5 вихідних даних.
5. Елемент, зазначений в п.4 вихідних даних, виконати в окремому фрагменті і
вставити в окремий вид першого аркуша складального креслення зовнішнім
фрагментом з типом вставки "Зовнішньої посиланням".
6. Елемент, зазначений в п.5 вихідних даних, виконати в окремому фрагменті,
зберегти як растрового зображення у форматі bmp і вставити в окремий вид
другого листа складального креслення "Взяти в документ".
7. Створити документ-специфікацію із підключенням до обєктів специфікації
геометрії, позицій і креслень відповідних деталей складального креслення.
Вимоги до специфікації наведено в додатку Б.
8. Захист завершеного завдання – відповідно до розкладу сесії весняного семестру.
При захисті студент повинен впоратися із завданнями, переліченими в додатку В.
Матеріал деталей (позиції): 1 - СЧ 12 ГОСТ 1412-85; 3 - Бр.ОЦС 3-12-5 ГОСТ 613-79; 2, 4, 6,
8 - Сталь 20 ГОСТ 1050-88; 5 - Сталь 65Г ГОСТ 1050-88; 7 - Пароніт ГОСТ 481-80.
