Клапан пусковой по инженерной графике

3027

СФУ,Политехнический институт,начертательная геометрия

Задание:выполнить чертежи с сборочный чертеж по методичке:Начертательная геометрия и инженерная графика. Соединения разъемные : задания и метод. указ. по выполнению графич. работ для студентов всех форм обучения / Л. Н. Головина, Е. Р. Липовка, И. Ф. Редько ; Красноярк. гос. техн. ун-т. - Красноярск : ИПЦ КГТУ, 1999

Клапан клапан пусковой

Автор

Vadim1092387456

Дата

29.05.2018

Язык

Русский

Состав

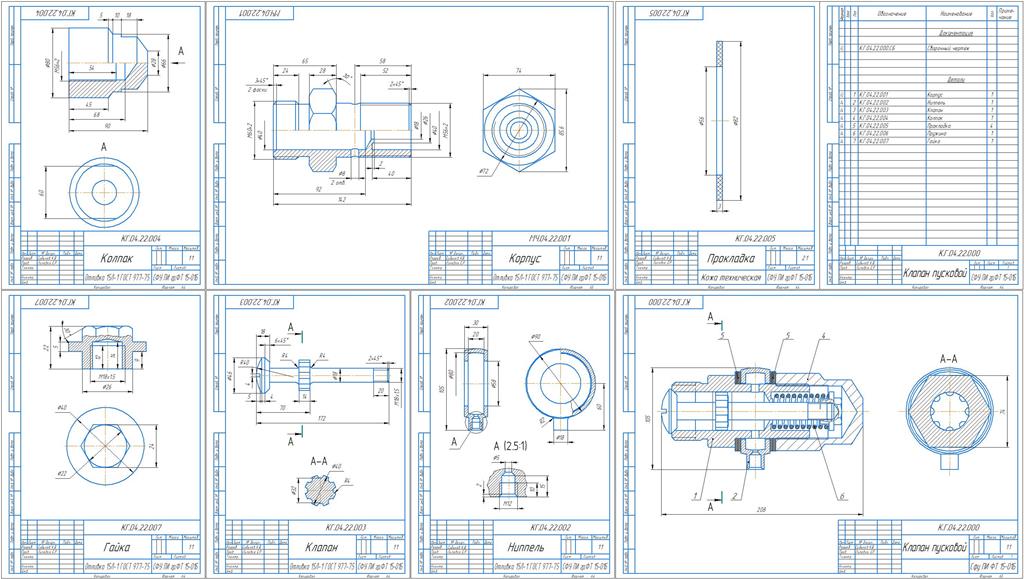

Сборочный чертеж,спецификация,чертеж компонентов(гайка,клапан,колпак,корпус,ниппель,прокладка)

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

Клапан К.Г.04.22.003.cdw
Колпак К.Г.04.22.004.cdw
Гайка К.Г.04.22.007.cdw
Корпус К.Г.04.22.001.cdw
Ниппель К.Г.04.22.002.cdw
Спецификация.spw
Сборочный чертёж _ К.Г. 04.22.000.cdw
титульный.kdw
Прокладка К.Г.04.22.005.cdw
