Клапан предохранительный САПР-2D.В18.00.00.000 СБ – (вариант 18)

Донецкий национальный технический университет
Кафедра ОВПК
Индивидуальная работа по дисциплине "САПР технологічних виробництв. Частина 1"

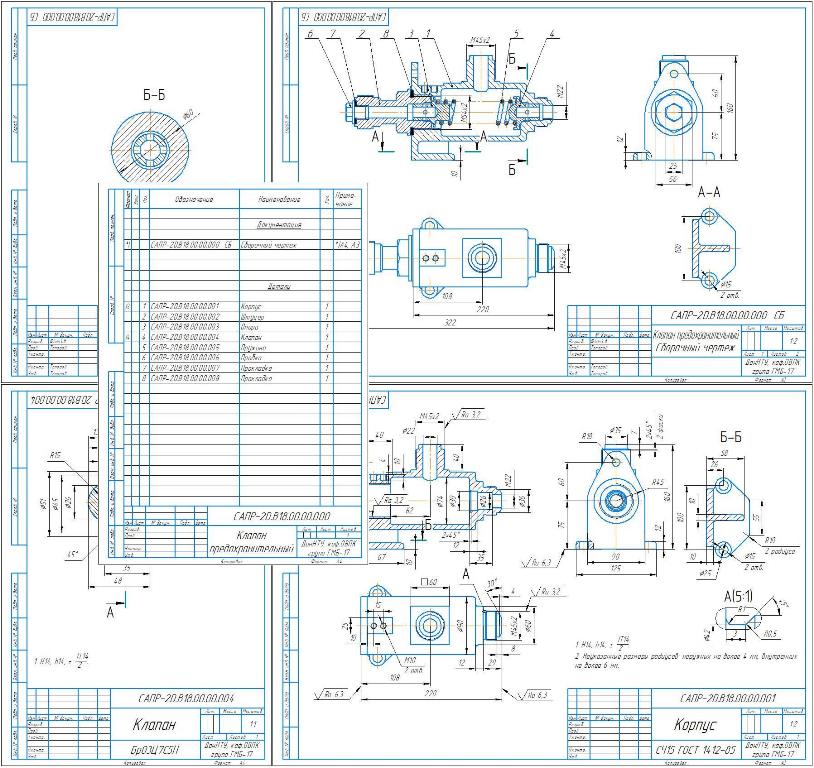

На тему "составление чертежей из СБ вариант 18"
Покровск 2020

Позначення складального креслення: САПР-2D.В18.00.00.000 СБ
2. Найменування складальної одиниці: Клапан запобіжний
3. № позицій деталей, креслення яких необхідно створити: 1; 4
4. Елемент креслення для виконання п.5: Розріз А-А
5. Елемент креслення для виконання п.6: Розріз Б-Б
Клапан предохранительный двусторонний предназначен для регулирования давления
жидкости или пара в трубопроводах. В данном случае клапан связан только с правой рабочей
магистралью трубопровода.
При повышении давления больше нормы жидкость или пар давят на клапан 4, который,
сжимая пружину 5, перемещается влево. При этом жидкость или пар выходят через четыре
отверстия клапана 4 и верхнее отверстие корпуса 1. при понижении давления пружина 5
перемещает клапан 4 в исходное положение.
Материал деталей (позиции): 1 – СЧ 15 ГОСТ 1412-85; 2, 3, 4, 6 – Бр.ОЦС 3-12-5 ГОСТ 613-
79; 5 – Сталь 65Г ГОСТ 1050-88; 7, 8 – Кожа 3 ГОСТ 20835-75.
