Конкурс асов 3D-моделирования

Узел высокого давления

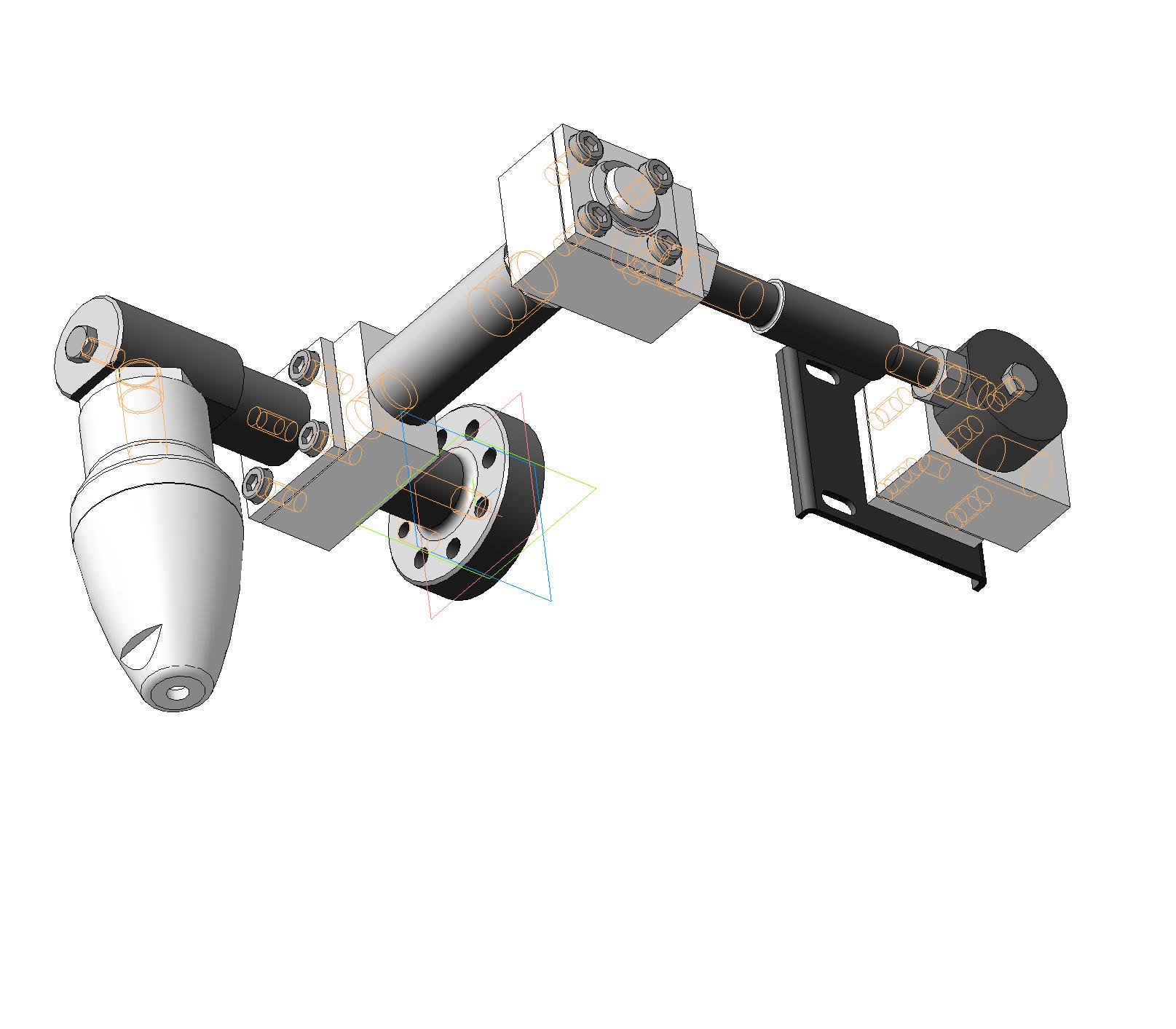

Узел высокого давления (УВД) предназначен для использования в мойках деталей и узлов вагонов. УВД крепиться к 6-й оси универсального промышленного робота (УПР), осуществляющего перемещение УВД по сложному контуру тележки грузового вагона. Через УВД подается моющий раствор давлением до 500 бар. Конструкция узла обеспечивает работу УПР без ограничения степеней свободы его осей. Технология мойки внедрена в Могилевском вагонном депо Бел.ж.д., мною запатентована.

Состав: Сборка 3D Язык документа

Софт: STEP / IGES 9

Файлы:
Узел высокого давления _ УМТВ 009.00.00.00 СБ.stp
