Оправка высокого давления

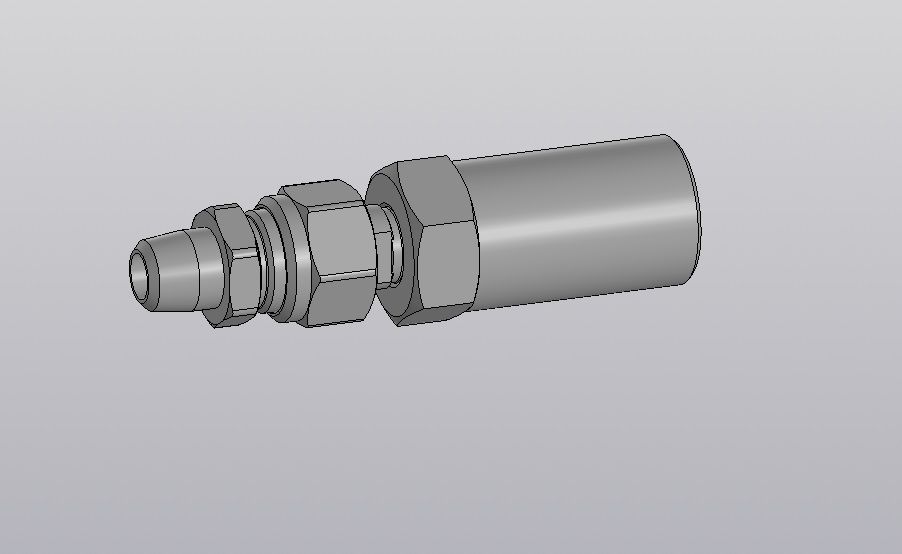

Оправка высокого давления предназначено для соединения рукавов высокого давления.
Рабочее давление 40 МПа, габаритный размер 120х36,9х36,9мм

Ссылка на размерные таблицы: http://www.detalmach.ru/spravka1967.htm

Состав: 3Д сборка, 3Д модели

Софт: КОМПАС-3D 19.1

Файлы:

Оправка высокого давления/

Оправка высокого давления/Штуцер (дет 3).m3d

Оправка высокого давления/Гайка ЛР5.m3d

Оправка высокого давления/Ниппель (дет 1).m3d

Оправка высокого давления/Гайка (дет 4).m3d

Оправка высокого давления/Соединение концевое разъемное рукавов высокого давления.a3d
