КОМПАС 3D 18

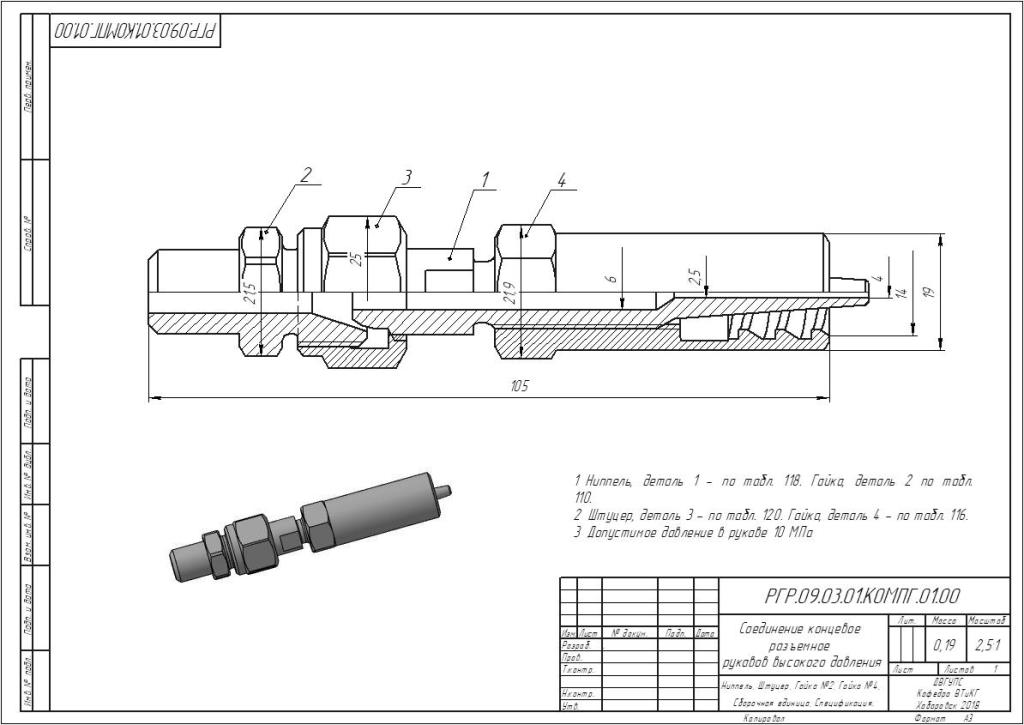

3D-модель и чертеж соединения концевого разъемного рукавов высокого давления

Дальневосточный государственный университет путей сообщения
Кафедра Вычислительная техника и компьютерная графика
РГР №1 на тему: Создание 3D-модели и чертежа Соединения концевого разъемного рукавов высокого давления

Соединение концевое разъемное рукавов высокого давления
Сущность изобретения: соединение содержит ниппель и закрепленный на нем обжимный элемент, охватывающий рукав. Обжимной элемент выполнен в виде цанги с наружным резьбовым участком на цилиндрической поверхности и наружным конусом, увеличивающимся в направлении от резьбового участка к торцу. Наружный конус взаимодействует с внутренним конусом обжимающей гайки.

Состав: Ниппель, Штуцер, Гайка №2, Гайка №4, Спецификация Язык документа

Софт: КОМПАС-3D 17.1.0

Сайт: www

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / 3D-модель и чертеж соединения концевого разъемного рукавов высокого давления
