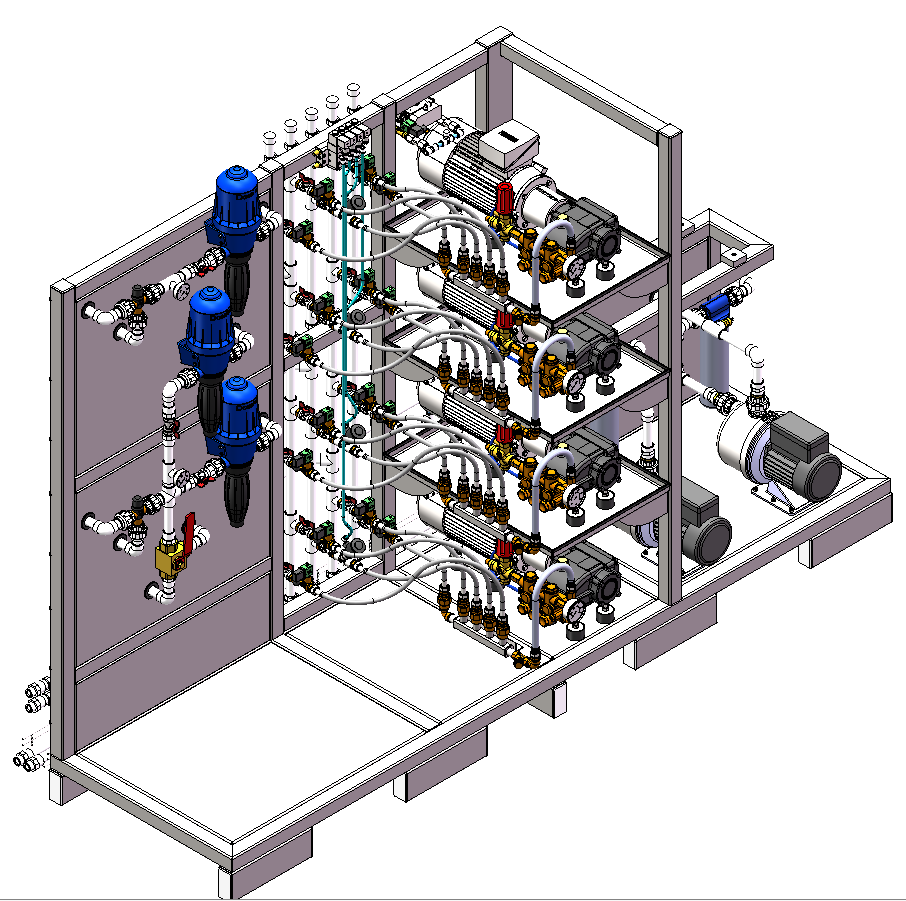

Установка высокого давления автомойки самообслуживания на 4 поста.

В состав установки входит:
- металлический стеллаж;
- насосы;
- дозировочное оборудование (подача необходимого количества моющей химии);

Место установки - тех. помещение автомойки самообслуживания.
Давление - 120-180 бар.
Расход воды 15 литров в минуту на одну форсунку в пистолете.

3D модели SolidWorks - 157 файлов (файл главной сборки 10630.SLDASM)

Рабочая документация.
- модели;
- спецификации Excel.

В свойствах моделей "прописаны" кодировки материалов и покупных изделий.

Состав: 3D модели, спецификации Excel

Софт: SolidWorks 2022

Файлы:
Соленоидный клапан G551A001 MS.SLDPRT
Муфта 25 x 3_4 №01890.SLDPRT
Крестовина25x25х25х25 №20144.SLDPRT
10630.1.1.2.SLDASM
Насос grundfos JP 5 B-B-CVBP-C-Y.SLDASM
Шпилька М10-6gх55,нерж сталь.SLDPRT
10630.1.xlsx
Тройник соединитель.SLDPRT
10630.2.xlsx
Тройник 3_8.SLDPRT
Шаровый вентиль 3_4х3_4 Valtec.SLDPRT
10630.4_.SLDASM
Угловой штекер ниппеля с резьбой 8 мм резьба 1_8.SLDPRT
Отвод 25х25, 90, №01713.SLDPRT
10005.2.1.SLDASM
10630.2_.SLDASM
Ниппель переходной G3_4хG1_2.SLDPRT
Шайба А10 нерж. сталь.SLDPRT
Угловой штекер ниппеля с резьбой 8 мм резьба 1_4.SLDPRT
Dosatron D3RE-2.SLDPRT
Шайба 5 нерж. сталь.SLDPRT
10630.1.SLDASM
Обратный клапан 3_8.SLDPRT
Футорка НВ 1_8 1_2.SLDPRT
Самовулканизирующаяся лента Scotch 23.SLDPRT
10630.1.1.05.SLDPRT
10630.1.1.1.SLDASM
Ниппель латунный 1_2 Valtec.SLDPRT
Заглушка 1_8 hpcontrol.ru.SLDPRT
10630.5.xlsx
05_51_625_02.SLDPRT
Шайба ГОСТ 6402-70.sldprt
10005.2.1.03.SLDPRT
Заглушка 1_4.SLDPRT
Муфта 25 x 3_4 №02337.SLDASM
Заглушка прямоугольная (ZP 50x100) art 433.SLDPRT
05_51_625_04.SLDPRT
05_50_425_02.SLDPRT
Манометр фронтальный 250 бар.SLDPRT
Крепление лотка проволочного.SLDPRT
Подводка для воды G1_2 №02_.SLDPRT
10630.3.SLDASM
JP_Sleeve.sldprt
Пневмоуправляемый клапан E290A792.SLDPRT
Alu.sldprt
Электродвигатель Siemens.SLDPRT
10630.xlsx
Thermometer AFRISO 120 С.SLDPRT
Саморез сверло с прессшайбой 4,2х41.SLDPRT
10005.1.1.02.SLDPRT
Втулка 28_10 ГОСТ 19421.SLDPRT
Ниппель 32х25х3_4, 90, №02080.SLDPRT
Болт M6 ГОСТ 7798-70.SLDPRT
10005.2.1.xlsx
Муфта 3_4 x 3_4 №02363.SLDASM
Угловой соединитель.SLDPRT
Угольник латунный.SLDPRT
201_161_dn___20_01.SLDPRT
05_50_632_02.SLDPRT
10630.4.xlsx
10005.1.1.03.SLDPRT
Электромагнитный клапан 5_2 4V210 1_4.SLDPRT
05_50_425_01.SLDPRT
10630.7.SLDASM
10630.6.SLDASM
Заглушка квадратная (ZK 50x50) art 314.SLDPRT
Хомут трубы № 02133.SLDPRT
Ниппель латунный 1_2.SLDPRT
НЕК HOSE8x6_01.SLDPRT
Фильтр.SLDPRT
Тройник соединитель_.SLDPRT
Трехходовой шаровой кран высокого давления.SLDPRT
Отвод 25х25, 45, №01747.SLDPRT
Соленоидный клапан SCE238D002E.SLDPRT
Насос NMT 1520 RN.SLDPRT
Ниппель переходной 1_4 х 3_8.SLDPRT
Кран шаровой ВВ.SLDPRT
05_51_625_03.SLDPRT
10630.SLDASM
10630.3.xlsx
НЕК HOSE8x6_03.SLDPRT
Пневматический полиуретановый шланг _.SLDPRT
Ниппель переходной 1_4 х 1_4.SLDPRT
10630.1.1.3.SLDASM
Муфта привода.SLDPRT
Кожух муфты.SLDPRT
10005.1.1.06.SLDPRT
Угловой соединитель 12 мм, резьба G1_2.SLDPRT
10630.1.1.1.01.SLDPRT
Труба напорного водоснабжения Ø25х1,9.SLDPRT
10630.7.xlsx
Заглушка 1_4 hpcontrol.ru.SLDPRT
10005.2.1.01.SLDPRT
05_50_425_04.SLDPRT
Ниппель переходной 1_2 х 3_8.SLDPRT
05_51_625_01.SLDPRT
10005.1.1.08.SLDPRT
10630.1.1.06.SLDPRT
Гайка ГОСТ 5915-70.SLDPRT
10630.01.SLDPRT
Циркуляционный клапан (регулятор давления).SLDPRT
НЕК HOSE8x6_02.SLDPRT
Подводка для воды pix-aquawash -1W DN 0,6-1_4 ЗЕРКАЛО.SLDPRT
Обратный клапан 1_2.SLDPRT
201_161_dn___20.SLDASM
05_50_632_03.SLDPRT
Дроссельный клапан.SLDPRT
Угольник латунный Valtec.SLDPRT
Тройник 25x25х1_2 №01849.SLDPRT
05_50_632_01.SLDPRT
Подводка для воды G1_2 №03_.SLDPRT
10005.1.1.011.SLDPRT
10005.2.1.04.SLDPRT
201_161_dn___20_02.SLDPRT
Подводка для воды G1_2 №04_.SLDPRT
Гайка ГОСТ 5916-70.SLDPRT
Втулка 32_8 ГОСТ 19421.SLDPRT
Фильтр механической очистки косой 01830.SLDPRT
Муфта удлинитель 1_2х1_2.SLDPRT
10005.1.1.09.SLDPRT
Подводка для воды G1_2 №01_.SLDPRT
Глушитель шума воздуха.SLDPRT
Реле давления .SLDPRT
Шайба ГОСТ 11371-78.SLDPRT
10005.1.1.04.SLDPRT
Лоток проволочный из нержавеющей стали 100х50-4.SLDPRT
10630.1.1.04.SLDPRT
НЕК HOSE8x6_04.SLDPRT
10630.1.1.03.SLDPRT
Motor_MG71_1PH.sldprt
10005.2.1.02.SLDPRT
Саморез с прессшайбой острый 4,2х14.SLDPRT
10630.1.1.01.SLDPRT
Резинометаллическая виброопора 50.30B.SLDPRT
Ниппель переходной 1_4 х 1_2.SLDPRT
Заглушка D25, №01944.SLDPRT
10630.1.1.02.SLDPRT
Ниппель переходной НН 1х3_4 №KF3905.SLDPRT
10630.1.1.SLDASM
Подводка для воды G1_2 №05_.SLDPRT
Резинометаллическая виброопора 50.30А.SLDPRT
Подводка для воды TAQ-SUPER DN13_.SLDPRT
10630.6.xlsx
05_50_425_03.SLDPRT
10005.1.1.010.SLDPRT
10630.5_.SLDASM
Саморез-сверло с прессшайбой 4,2х25.SLDPRT
Обратный клапан RET01.SLDPRT
Коллекторная пластина для подключения 4 клапанов.SLDPRT
Тройник 25x25х25 №01781.SLDPRT
Болт M8 ГОСТ 7798-70.SLDPRT
Муфта удлинитель 1_4х1_4.SLDPRT
Муфта G1 №02347.SLDASM
Ниппель 3_8 х 3_8.SLDPRT
Термостатический смесительный клапан Afriso АТМ 341 20-43°С 3_4.SLDPRT
10630.1.1.2.01.SLDPRT
