Кран (вентиль) высокого давления на 70 МПа предназначен для надежного перекрытия и регулирования потоков рабочей среды в гидросистемах и промышленном оборудовании. Обеспечивает герметичность и устойчивость к высоким нагрузкам благодаря прочной конструкции и качественным материалам. Применяется в гидравлических линиях, испытательных стендах и системах высокого давления.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Кран высокого давления (вентиль) 70 МПа
Кран высокого давления (вентиль) 70 МПа
0
0
15
0
0
80
Вентиль высокого давления
вентиль для гидросистем
Гидравлический кран
кран 70 МПа
кран высокого давления
кран для гидросистемы
промышленная арматура
Сообщить о проблеме
Автор
Константин
Карандашев
Дата
29.10.2025
Язык
Русский
Состав
Вентиль (СБ), Деталировка (кольцо защитное, корпус, кольцо защитное, шток в сборе, шток, маховик, гайка), Спецификация (вентиль, шток в сборе)
Софт
КОМПАС-3D 21.0.24.1407
Как открыть?
Отзывов пока нет
Содержимое архива
-
В-20 00.000 СП л2.cdw
-

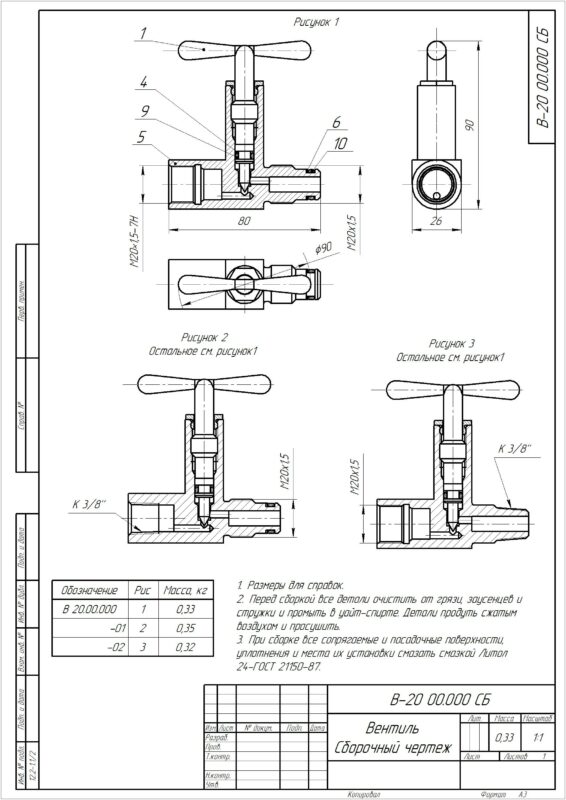

В 20 00.000 СБ Вентиль.cdw
-
2Д10.00.014 Кольцо защитное.cdw
-
В 20 01.003 Гайка.cdw
-
В 20 00.003 Кольцо защитное.cdw
-
В 20 00.001-02 Корпус.cdw
-
В 20 00.001-01 Корпус.cdw
-
В 20 01.001 Шток.cdw
-
В 20 00.001 Корпус.cdw
-
В 20 01.002 Маховик.cdw
-
В 20 01.000 СБ Шток в сборе.cdw
-
В-20 00.000 СП л1.cdw
-
В 20 01.000 СП Шток в сборе.spw
