Печка "Малютка"

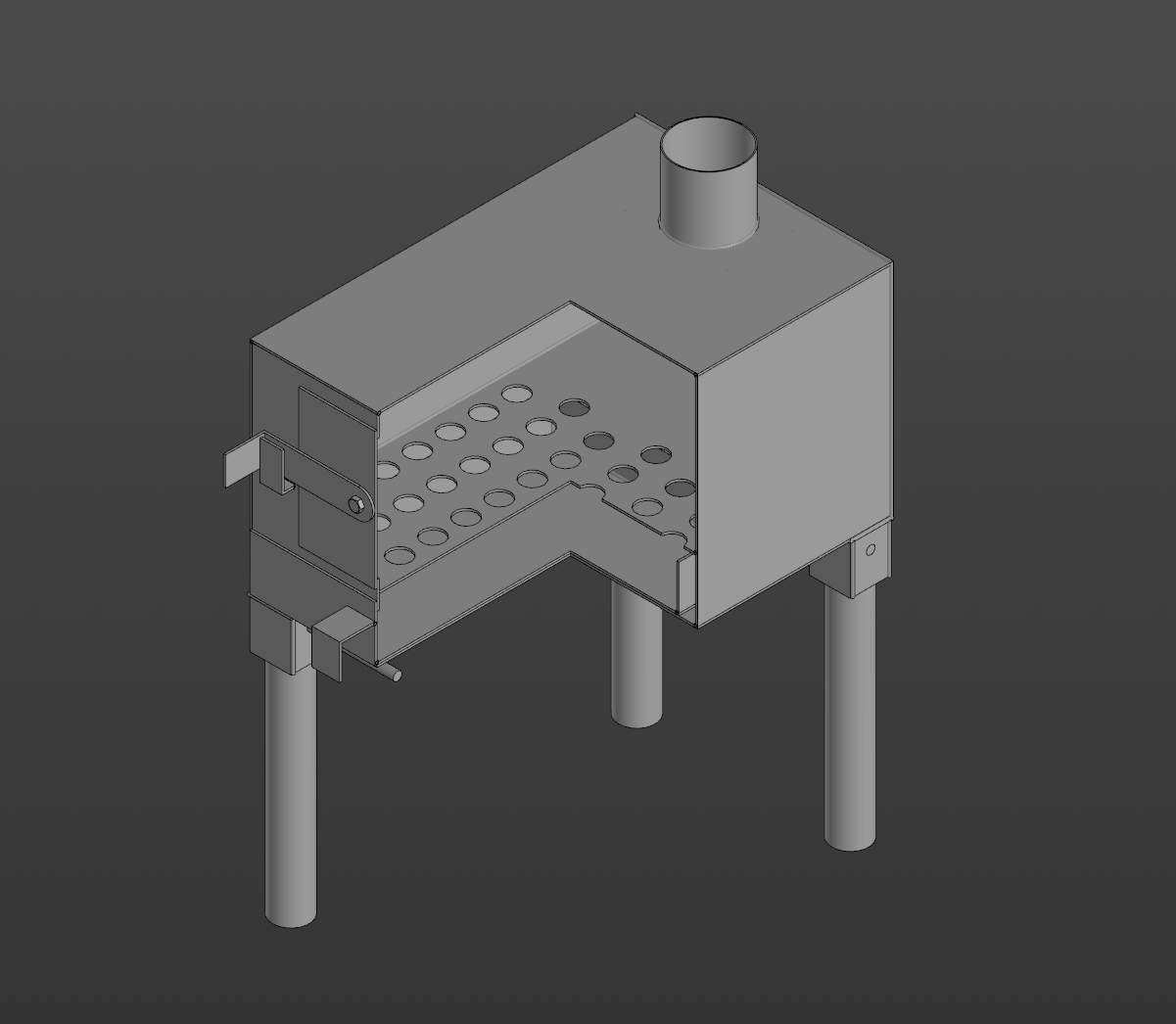

Деталировочная модель печки под сварку, в масштабе 1:1. При моделировании использовалось твердотельное моделирование.
Печка "Малютка" предназначена для установки в гараже, так же можно использовать при длительной поездке на природу. Габаритные размеры с ножками 510*391*230, 305*391*230

Состав: 3D Сборка, деталировочные модели, чертежи, спецификации

Софт: КОМПАС-3D учебная

Сайт: www

Файлы:

Держатель ножкиДН.01.cdw

табл.tbl

Днище001.001.cdw

Уголок дымохода _ 001.0007 МД.m3d

Крышка001.004.cdw

Держатель ножки с отвДН.02.cdw

Печка Малютка.a3d

Печка Малютка.spw

Задняя стенка _ 001.003 МД.m3d

Труба001.012.cdw

Передняя стенка001.005.cdw

Дверца _ 001.009 МД.m3d

Планка зальника _ 001.006 МД.m3d

Планка ящика002.001.cdw

Крючок001.010.cdw

Опора для крючка _ 001.011 МД.m3d

Боковая стенка _ 001.002 МД.m3d

Печка Малютка(2).cdw

Крючок _ 001.010 МД.m3d

Планка зальника001.006.cdw

Передняя стенка _ 001.005 МД.m3d

Печка Малютка(2).a3d

Задняя планка ящика _ 002.004 МД.m3d

Ножка001.008.cdw

Печка Малютка(2).spw

Деталь.m3d

Душка дверцы.m3d

Опора для крючка001.011.cdw

Шпилька ножки _ 001.014 МД.m3d

Держатель ножки с отв.ДН.02 МД.m3d

Стенка ящика002.003.cdw

ВтулкаПМ.01.02.cdw

Боковая стенка001.002.cdw

Дверца001.009.cdw

Шпилька ножки001.014.cdw

Задняя стенка001.003.cdw

Днице ящика002.002.cdw

ПалецПМ.01.01.cdw

Труба_001.013 МД.m3d

стенка ящика _ 002.003 МД.m3d

ножка _ 001.008 МД.m3d

планка ящика _ 002.001 МД.m3d

Крышка _ 001.004 МД.m3d

Днище _ 001.001 МД.m3d

Держатель ножки _ 001.014 МД.m3d

Держатель ножкиДН.01 МД.m3d

Уголок дымохода001.007.cdw

Печка Малютка Чертеж общего вида _ ВО.cdw

Днице ящика _ 002.002 МД.m3d

Задняя планка ящика002.004.cdw

Ручка ящика002.005.cdw

Втулка _ ПМ.01.02.m3d

Палец _ ПМ.01.01.m3d

Ручка ящика _ 001.012 МД.m3d
