Гаражная печка ТВЭЛ-1

826

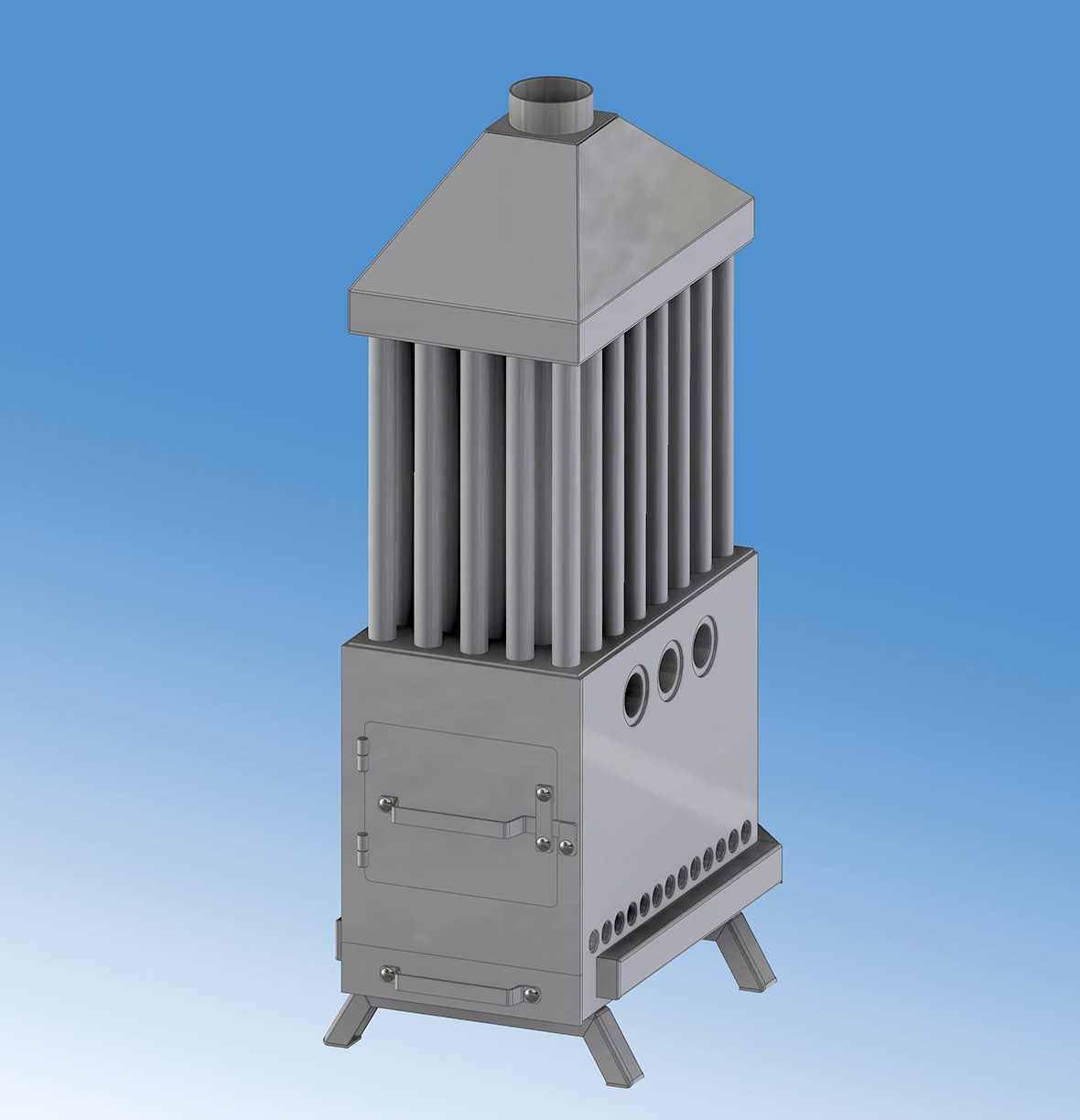

Печь дровяная с теплообменником, для быстрого обогрева ГАРАЖА. Это НЕ пиролизный котёл, тлеть как бурельян по 12 часов НЕ будет, печка предназначена для БЫСТРОГО прогрева гаража.

Размеры 1130х700х400, вес 105кг, металл топки 6мм, дымоход 100мм, глубина топки 500мм, дверца 250х200. Предусмотрена возможность забора воздуха снаружи гаража через рукав (не через поддувало).

При обдуве вентилятором обладает значительной теплоотдачей.
При необходимости трубки теплообменника прочищаются с одного раза обычной петардой "Корсар-6".

Прилагается комплект чертежей (не ГОСТ) и развёрток для лазерной резки и гибки.

дрова обогрев гаража обогрева гаража Печка печь
