Плата для металлодетектора+схема

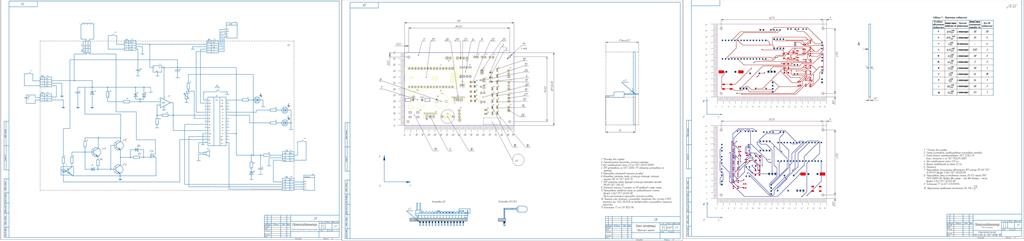

Схема была взята из проекта FoxyPI, далее лично сам по ней разработал плату(трассировка и установка элементов)(Проект не реализовывался, только работа в ПО Компас и альтиум производились работы), в остальном у работы есть чертеж схемы, платы и узла, так же прилагаемые к ним спецификация и перечень, может быть кому-то будет интересно реализовать проект , и привести данное КД в жизнь.
Состав: Э3,ПЭ3, СБ(платы), Узел функциональный, Спецификация
Софт: КОМПАС-3D 19.1
