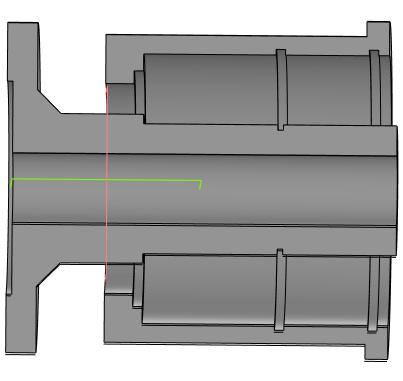

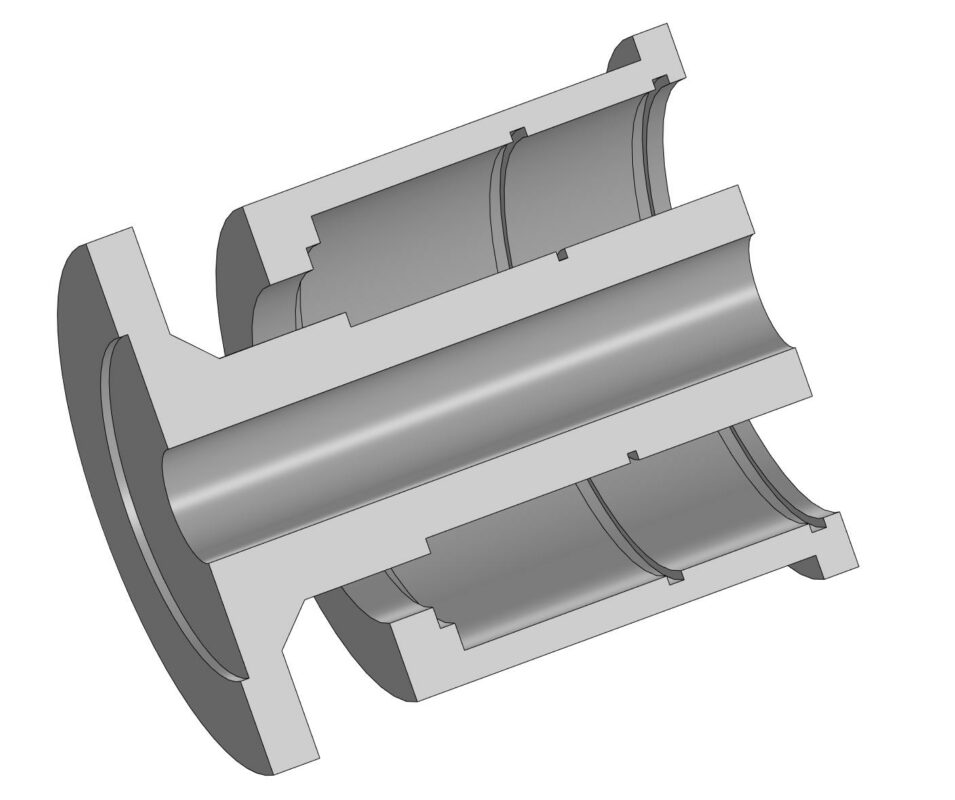

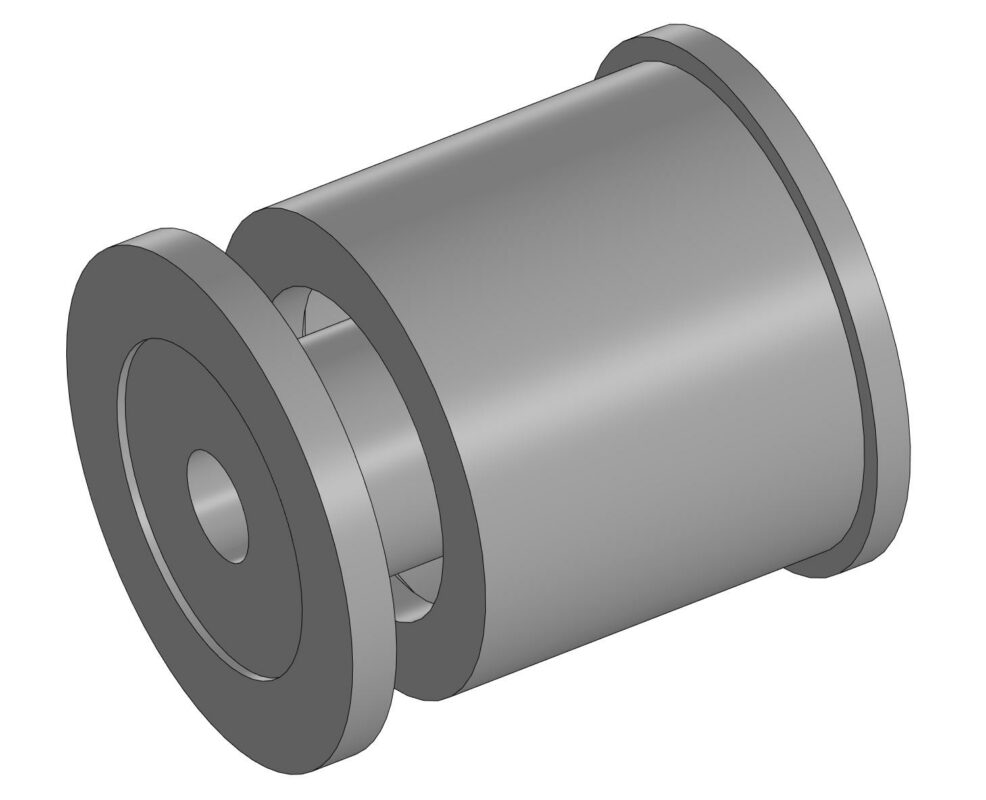

3D модель подшипникового узла для установки на осевые водометы , устанавливается как радиальные подшипники 2 шт. -6207-С3 , так и радиально упорный подшипник 30207-A - 1 шт.
сальники передний 40x56x7 мм. -1 шт , задние 35x72x7 мм. - 3 шт
