Подшипниковый узел в сборе устанавливается на нержавеющие ёмкости. Предназначен для фиксации перемешивающего устройства внутри ёмкости. Может быть использован в ёмкости с избыточным давлением и вакуумом за счет применения сальниковой набивки.
Диаметр вала - 30 мм.
- Главная -
- Чертежи -
- Промышленность -
- Пищевая промышленность -
- Общественное питание -
- Подшипниковый узел в сборе
Подшипниковый узел в сборе
0
4
164
0
1
200
Сообщить о проблеме
Автор
Виталий
Дата
26.03.2024
Язык
Русский
Состав
3D Сборка из отдельных твердотельных компонентов, деталировка, чертеж обработки корпуса после сварки
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
Редуктор
-
040-063200 (10x20)128125No11No00NO---d1.m3d
-
040-063200 (10x20)128125No11No00T0631-d1.m3d
-
040-063200 (10x20)12818125No11No00NO---(--------)-d.m3d
-
040-18 (78)alc-n.m3d
-
063-25 (112)alc-n.m3d
-
40-63 B5.m3d
-
FT 040-063.m3d
-
Gear unit 40.m3d
-
Gear unit 63.m3d
-
Hollow shaft 40.m3d
-
NMRV-NMRV040-063200 (10x20)128125NO11NO00NO---(--------).a3d
-
NMRV-NMRV040-063200 (10x20)128125NO11NO00NO---(--------).log
-
NMRV-NMRV040-063200 (10x20)128125NO11NO00NO---(--------).stp
-
readme-and-terms-of-use-3d-cad-models.txt
-
VB 040-11 (11).m3d
-
VB 063-19 (19).m3d
-
-
Подшипник
-
michaud_chailly_6206-2RS1NR.a3d
-
michaud_chailly_6206-2RS1NR.stp
-
michaud_chailly_6206-2RS1NR_PART1.m3d
-
michaud_chailly_6206-2RS1NR_PART2.m3d
-
michaud_chailly_6206-2RS1NR_PART3.m3d
-
michaud_chailly_6206-2RS1NR_PART4.m3d
-
-
Грундбукса.m3d
-
Камера сальниковая.m3d
-
Кольцо подсальниковое.m3d
-
Корпус подшипникового узла.a3d
-
Набивка сальниковая фторопластовая НФ-105.m3d
-
Подшипниковый узел верхний с редуктором.a3d
-
Подшипниковый узел верхний.a3d
-

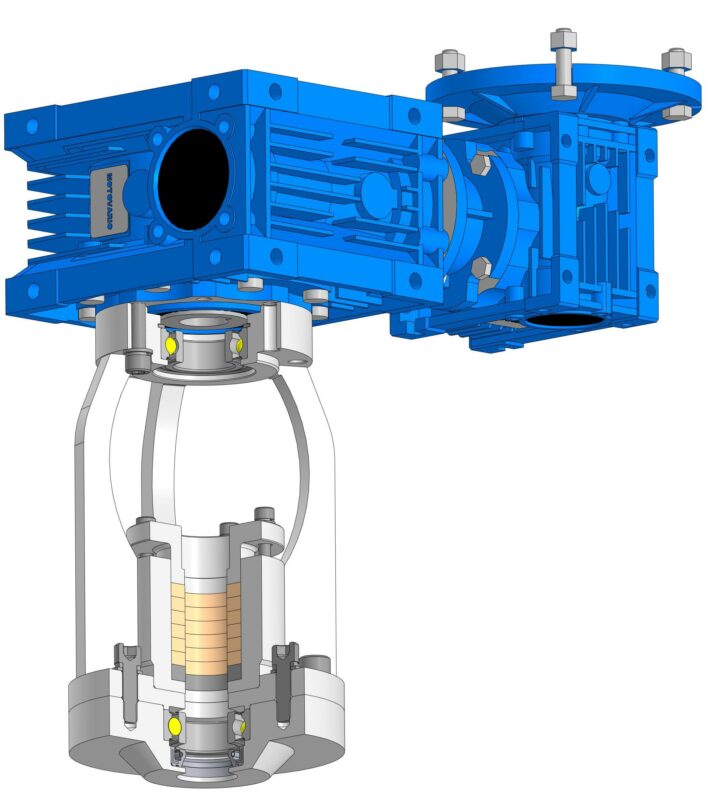

Подшипниковый узел верхний_разрез+редуктор.jpg
-
Подшипниковый узел верхний_разрез.a3d
-
Подшипниковый узел верхний_разрез.jpg
-
Подшипниковый узел верхний_сварка.a3d
-
ПТБМ 2001.19.02.000 СБ - Подшипниковый узел в сборе.cdw
-
ПТБМ 2001.19.02.001 - Фланец нижний.cdw
-
ПТБМ 2001.19.02.002 - Фланец опорный.cdw
-
ПТБМ 2001.19.02.003 - Камера сальниковая.cdw
-
ПТБМ 2001.19.02.006 - Ребро.cdw
-
ПТБМ 2001.19.02.007 - Кольцо поднабивочное.cdw
-
ПТБМ 2001.19.02.009 - Грундбукса.cdw
-
Ребро.m3d
-
ТИГ 2001.19.02.000 - Корпус подшипникового узла.cdw
-
Фланец верхний - заготовка.m3d
-
Фланец верхний.m3d
-
Фланец нижний.m3d
-
Фланец опорный.m3d
-
Фланец ферхний - заготовка _ ПТБМ 2001.19.01.004.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Дмитрий М
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Как человек проектирующий емкости с мешалками более 10 лет, могу сказать что тут как минимум 3 конструктивные ошибки.
1. Нижний подшипник (если емкость будет под давлением) будет находится в контакте с парами продукта, и если продукт будет агрессивный, то подшипник быстро выйдет из строя, а если продукт взрывоопасной то и до беды недалеко.
2. Если не ошибаюсь то здесь должен идти цельный вал без муфт, а тот факт что тут в одной системе будет работать сразу 4 подшипника то двум из них будет работаться не очень хорошо, что привет к их быстрому выходу из строя.
3. Сальниковая набивка должна уплотнятся пружинами и нажимная втулка должна иметь только 2 болта, для равномерного обжатия набивки.
PS на мой взгляд, тут точно не хватает, дополнительной проставки между редуктором и фланцем верхнего подшипника, что бы поставить там муфту, и вал повесить на верхний подшипник, тогда бы редуктор был бы разгружен.
PPS Самый нижний фланец я бы сделал с венцом с отверстиями под какой ни будь стандартный фланец для удобства монтажа не емкость.
