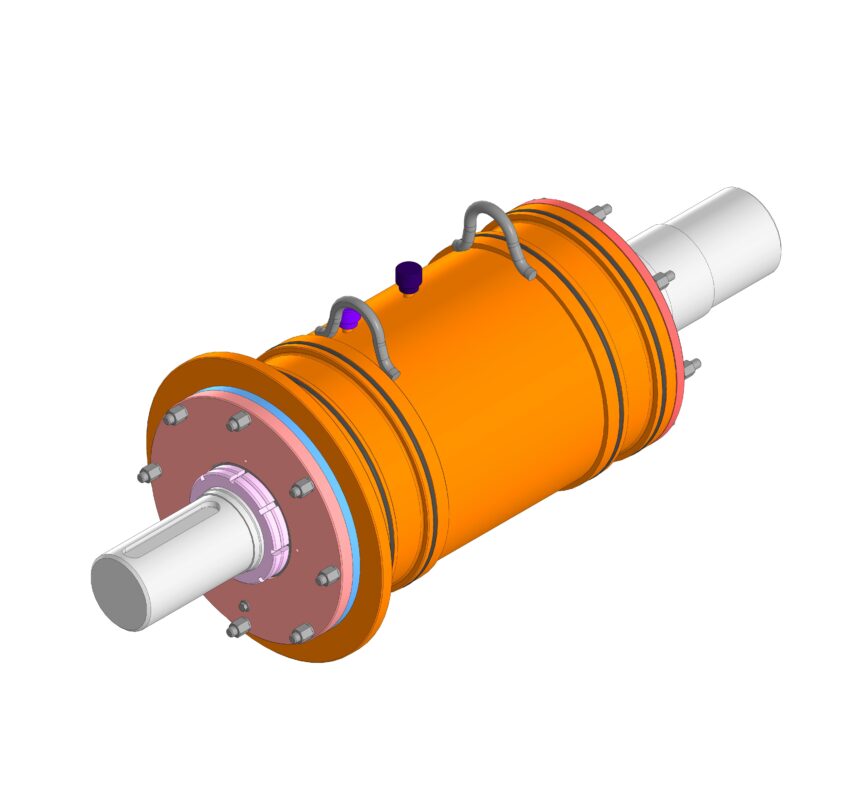

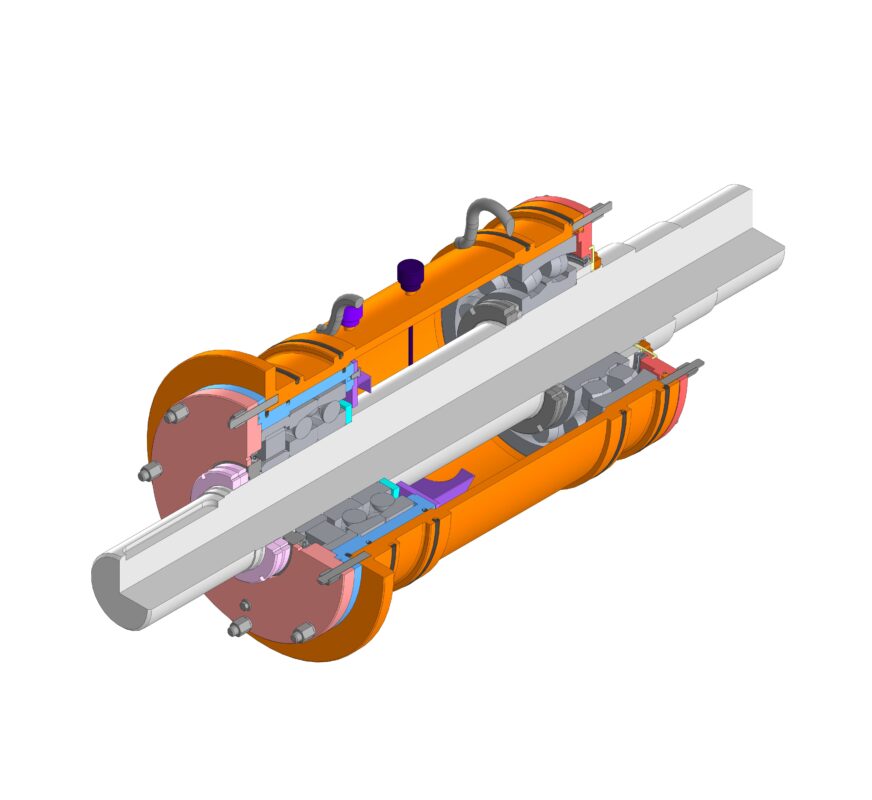

Узел подшипниковый П2221.00.00 предназначен для передачи вращения от привода к рабочему колесу грунтового насоса.
Частота вращения - 590 об/мин
Габаритные размеры - 1480х550х590мм
Масса - 697кг
Применяемый смазочный материал - ТАД-17 ГОСТ 23652-79, И-40 ГОСТ 20799-88, МС-20 ГОСТ 21743-76
Объем смазочного материала - 5,2л
Производитель - Цимлянский Судомеханический Завод (АО "ЦСМЗ")
Применяется в сборке с грунтовыми насосами типа 2000/63, 3000/72.
Тип подшипников (3636 ГОСТ 5721-75, 6-346330Л ГОСТ 835-75, 32330М ГОСТ 8328-75)
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Насосы и насосные станции -
- Узел подшипниковый П2221.00.00
Узел подшипниковый П2221.00.00
0
1
11
0
0
50
Сообщить о проблеме
Автор
Dmitry Nevedomsky
Дата
03.02.2026
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D V21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Вал.m3d
-
Втулка.m3d
-
Втулка 200.m3d
-
Гайка М150х2.m3d
-
Гайка М180х6 (большая).m3d
-
Гайка М180х6.m3d
-
Гайка М200х6.m3d
-
Задняя крышка.m3d
-
Кольцо.m3d
-
Кольцо уплотнительное корпуса подшипникового узла.m3d
-
Кольцо уплотнительное крышки стакана.m3d
-
Кольцо уплотнительное стакана подшипникового узла.m3d
-
Корпус.m3d
-
Корпус подшипниквого узла.m3d
-
Крышка стакана внтуренняя.m3d
-
Отбойник.m3d
-
Передняя крышка.m3d
-
Проушина монтажная.m3d
-
Узел подшипниковый П2221.a3d
-
Узел подшипниковый П2221.log
-
Узел подшипниковый П2221.stp
-
Щуп max.m3d
-
Щуп min.m3d
