СГТУ, сНТС, 3Д-моделирование, 2019 г. 4 курс.
Практическая работа по 3Д-моделированию. Дисциплина "Основы САПР". Вариант №3, по внутреннему ежегодно меняющемуся списку 3Д-моделей по вариантам (20 вариантов в списке).
Работа состоит из 3Д-модели (сборка и детали, стандартные изделия); сборочного чертежа и спецификации, без децимальных номеров. Выполнялась в рамках задания по 3Д-моделированию простых узлов строительных машин и оборудования.
Андрей Рузляев
Вал.m3d
Втулка.m3d
Гильза.m3d
Звездочка.m3d
Корпус.m3d
Круг d=310мм.m3d
Круг d=370м.m3d
Крышка вала.m3d
Крышка корпуса глухая.m3d
Крышка подшипника.m3d
Модель.a3d
Модель.stp
Сборка (2D).cdw
Спецификация.spw
Торцевая шайба.m3d

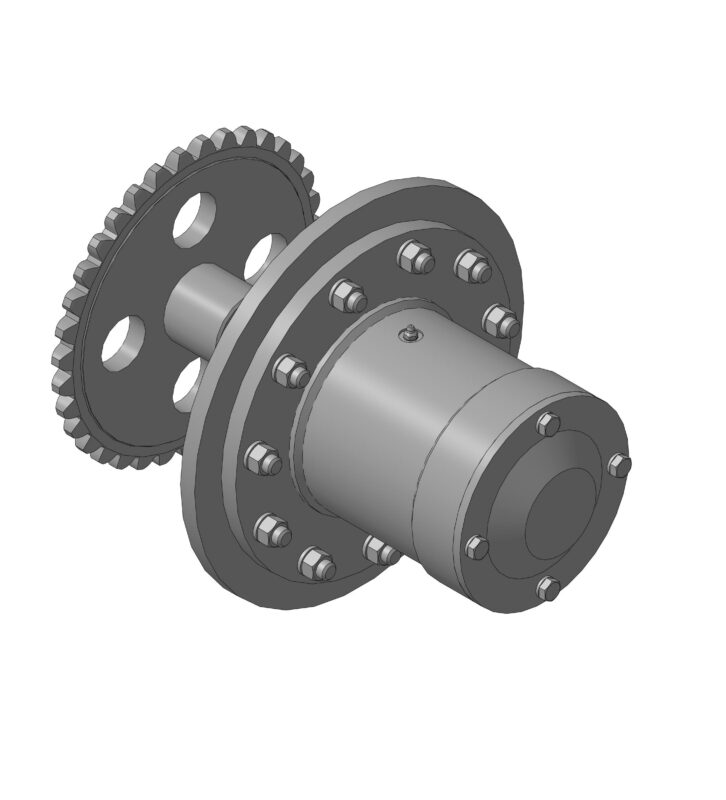

Узел подшипниковый с ведомой звездочкой.jpg
