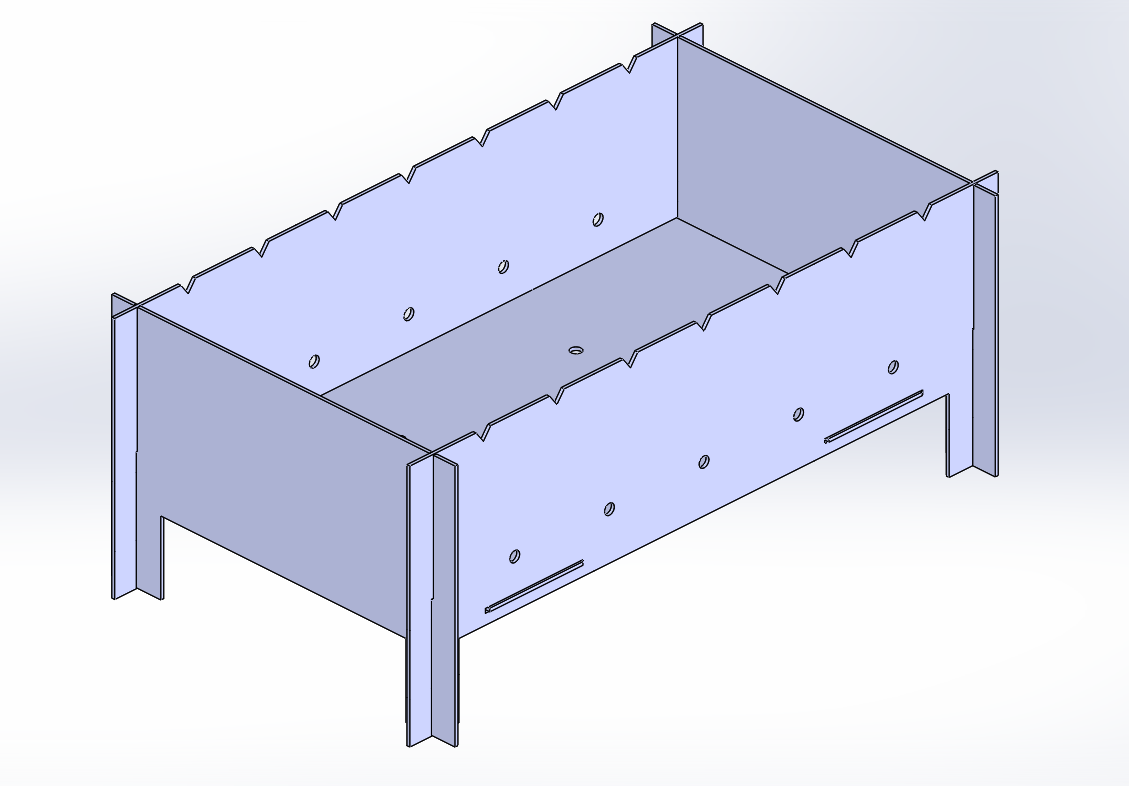

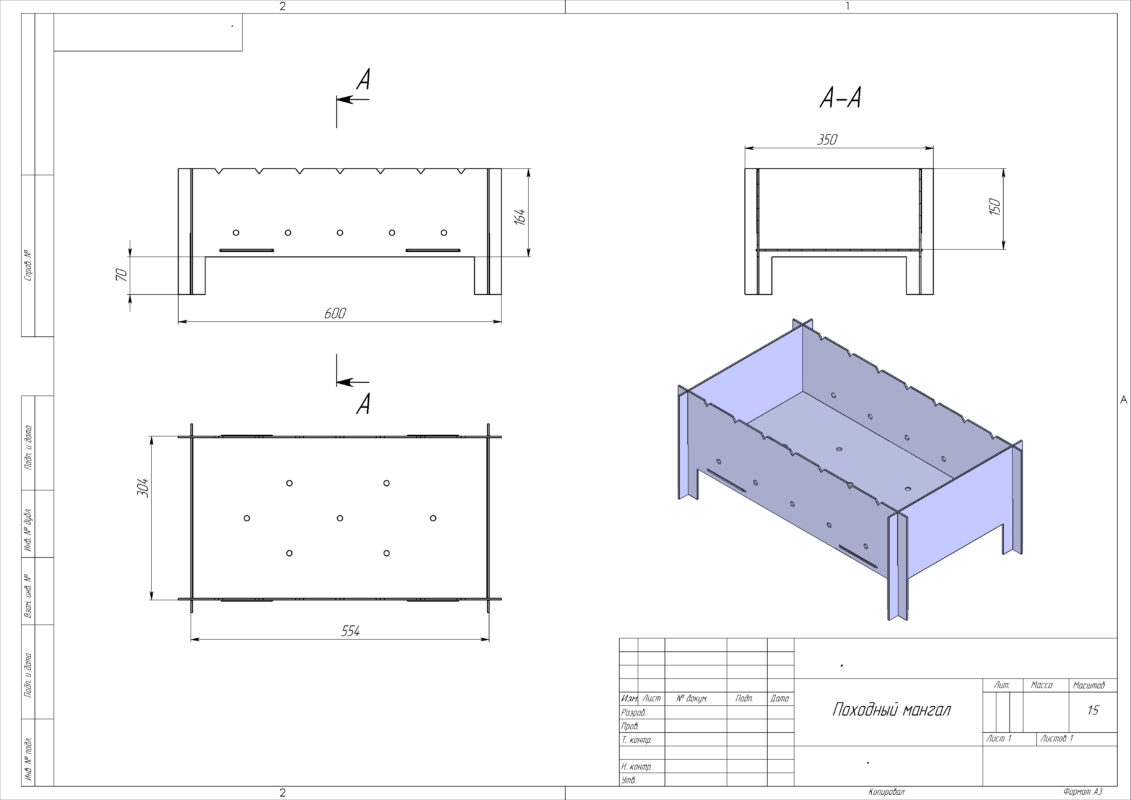

Простой мангал, выполнен под лазерную резку, собирается через прорези и пазы, размеры 600х350х234, внутренний короб 548х298х150. Сборка без сварки . Легко разбирается и перевозится в машине.
- Главная -
- Чертежи -
- Моделизм, хобби, своими руками -
- Походный мангал 548х298х150
Походный мангал 548х298х150
0
0
10
0
0
30
Сообщить о проблеме
Автор
Сергей Арзаев
Дата
02.06.2026
Язык
Русский
Состав
3D Модель, Dxf для резки
Софт
SolidWorks 17SP4
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Ver 2 bokovina2 s3 2sht.DXF
-
Ver 2 bokovina s3 2sht.DXF
-
Ver 2 dno s3 1sht.DXF
-
Ver 2 Разборный походный мангал.JPG
-
Ver 2 Разборный походный мангал.SLDASM
-
Ver 2 Разборный походный мангал.SLDDRW
-
Ver 2 Разборный походный мангал.STEP
-
Ver 2 боковая стенка 2шт2.SLDPRT
-
Ver 2 боковушка1 2in.SLDPRT
-
Ver 2 дно мангала.SLDPRT
-
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
