Солнечный нагреватель.

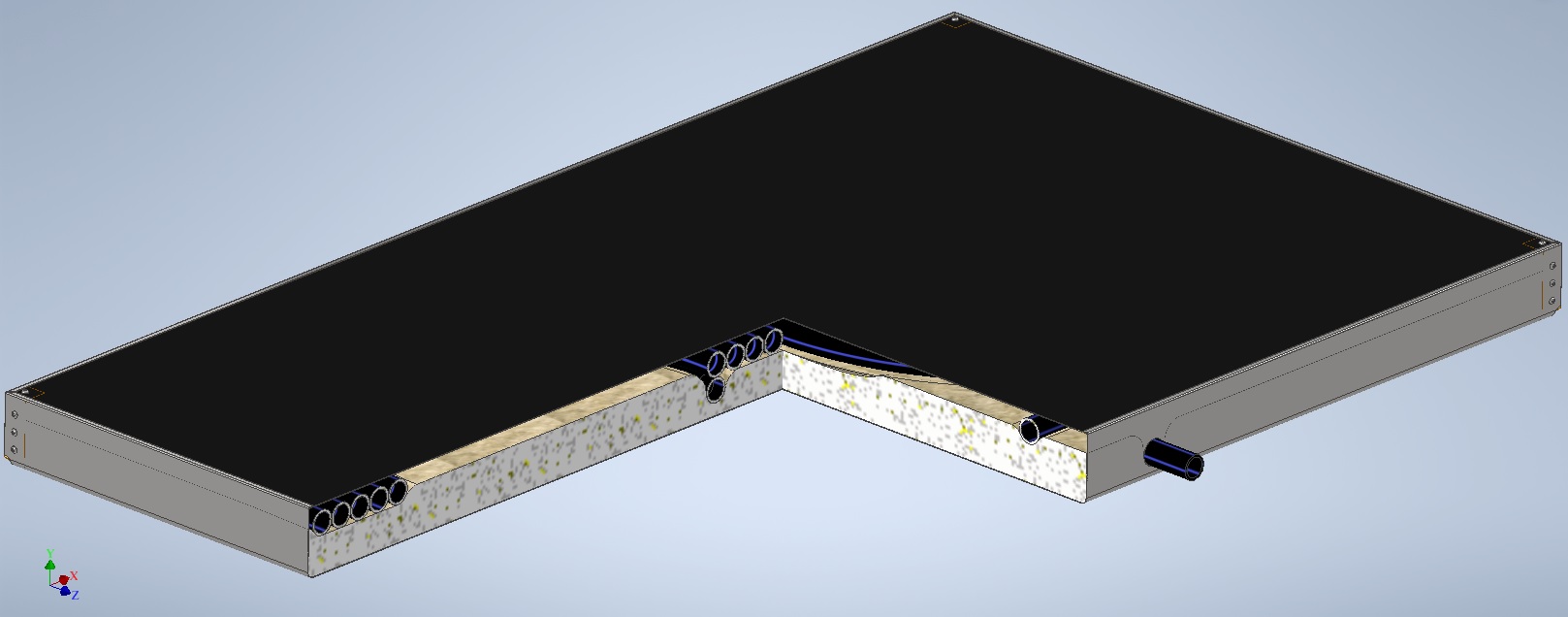

Солнечный водонагреватель с коллектором, площадью 0,6 кв. м, размерами (ДхШхВ) 1001х601х56,5 мм, выполненный для нагрева проточной воды солнечным излучением. Состоит из полиэтиленового шланга, ПЭ 80 SDR 11 20х2, длиной 13 м, корпуса и коллектора из листового металла, толщиной 0,5 мм, из стали 08Х17Т (AISI 730), и теплоизолятора из плиты минеральной ваты шириной 600 мм, длиной 1000 мм.
