Солнечный концентратор водогрейный

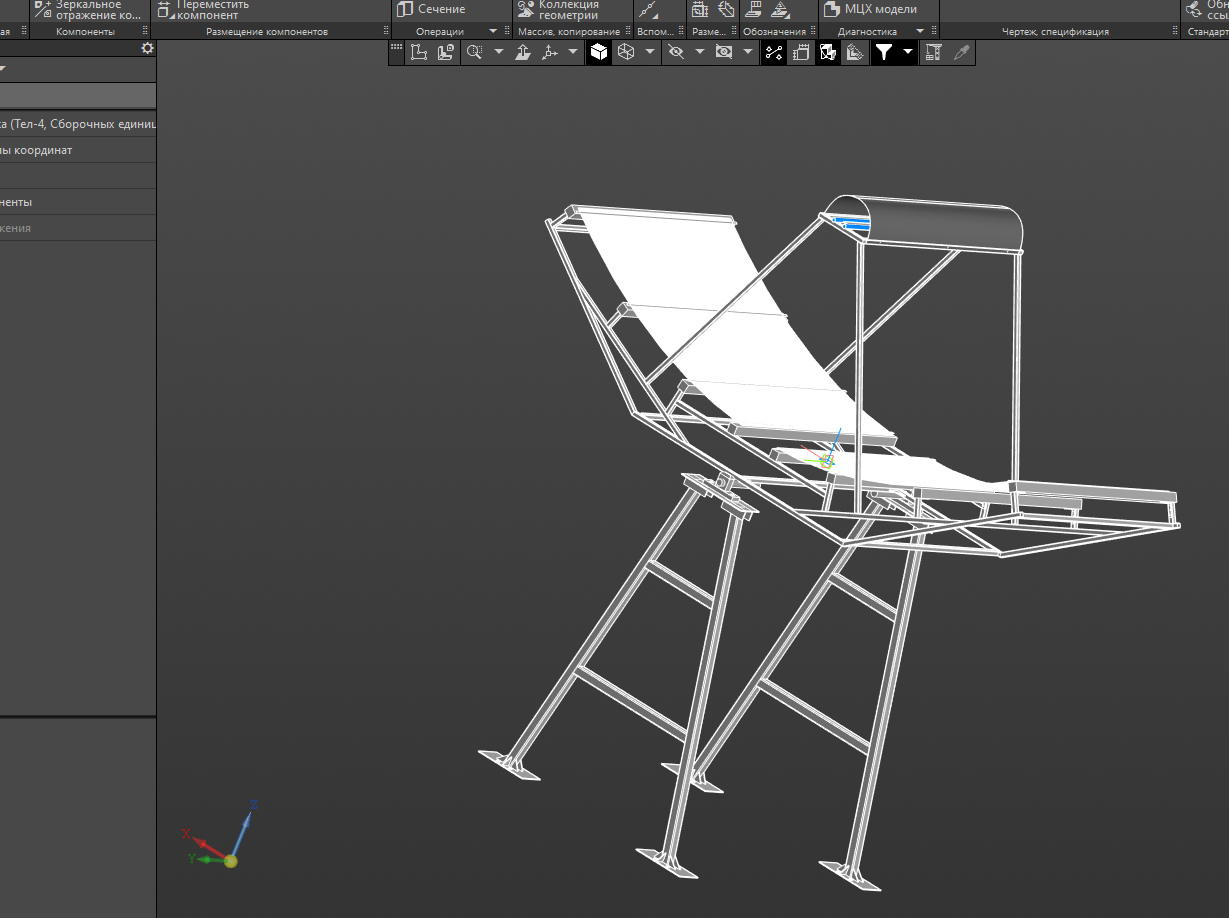

Солнечный концентратор параболический, Для нагрева теплоносителя от солнца. Проект не полностью завершен, отсутствует система слежения за солнцем.

Состав: 3D сборка, спецификация, Сборочный чертеж

Софт: КОМПАС-3D v18.1

Файлы:

Каталог
Инженерные системы
Теплоснабжение
Солнечный концентратор водогрейный

фотографии концентратора/

фотографии концентратора/IMG_20190612_152627.jpg

фотографии концентратора/IMG_20190613_193747.jpg

фотографии концентратора/IMG_20190616_145812.jpg

фотографии концентратора/IMG_20190615_164525.jpg

фотографии концентратора/IMG_20190616_143930.jpg

фотографии концентратора/IMG_20190609_172231.jpg

фотографии концентратора/IMG_20190606_190546.jpg

фотографии концентратора/IMG_20190612_145418.jpg

фотографии концентратора/IMG_20190616_145823.jpg

фотографии концентратора/IMG_20190616_145158.jpg

Уголок крепления бруска.m3d

Рама адсорбера.m3d

Нагреватель трубы адсорбера.m3d

Крышка адсорбера.m3d

Чертеж.cdw

Крепление адсорбера.m3d

Поперечина рамы.m3d

Крепление адсорбера и брусок отражателя.cdw

Рама адсорбера.cdw

Отражатель.cdw

Крышка адсорбера.cdw

Ось.cdw

Сборка.a3d

Ось.m3d

Подшипник UCP206.m3d

Стойка на землю.cdw

Сборочный чертеж.spw

Рама отражателя.cdw

Рама отражателя.m3d

Труба адсорбера.m3d

Отражатель.m3d

Стойка на землю.m3d

Профиль.cdw

сборочный чертеж.cdw

Крепление к земле.cdw

Штапик панелей ПВХ.m3d

брусок крепления отражателя.m3d
