Целью проекта является реализация фотоэлектрической электростанции установленной мощностью 6 кВт, которая частично обеспечивает мощность потребления бенефициара.

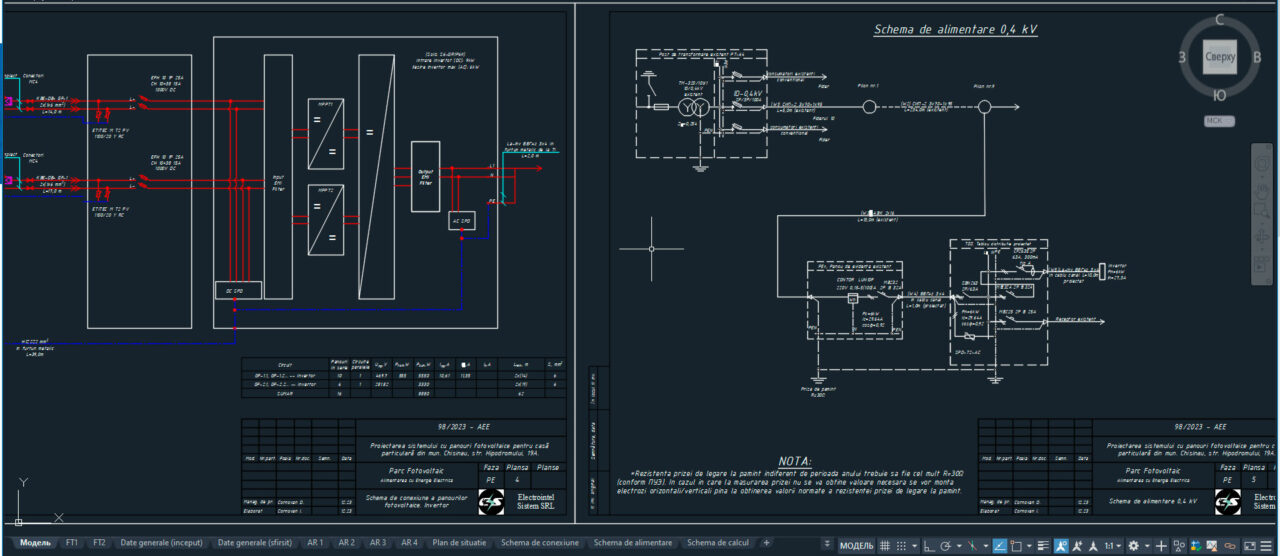

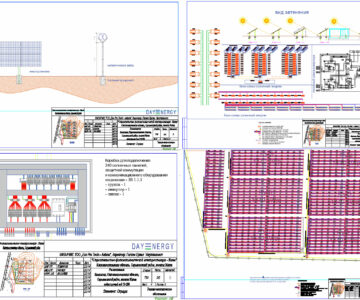

Фотоэлектрическая электростанция расположена на крыше существующего здания и состоит из 16 фотоэлектрических панелей по 555 Вт каждая (Pi=8,88 кВт). Эти панели подключены к инвертору Pn=6кВт. Более подробно расположение и ориентацию панелей можно увидеть на исполнительных чертежах.
На шинах существующего общего распределительного щита ТГД объекта были предусмотрены автоматические защитные выключатели и силовой кабель для подключения фотоэлектрической электростанции к электрической сети.
В качестве нормативных документов использовались ПУЭ, НКМ Г.01.02-2015, НКМ С.01.12:2018, НКМ Е.03.02-2014 и Постановление Правительства №. №393 об утверждении Положения о поставках и использовании электрической энергии.
2. Технические требования электроустановок.
2.1 Подключение, защита и коммутационная аппаратура
Выбор цепей питания будет производиться в зависимости от их нагрузки, исходя из расчетных токов. Защита электрических цепей будет обеспечиваться с помощью автоматических магнитотермических выключателей, характеристики которых определяются по расчетному току и максимально допустимому току.
Кабельные соединения должны быть выполнены в соответствии с требованиями ГОСТ 10434 и ПУЭ.
2.2 Требования к заземлению и защите
В проекте применена система заземления TN-C-S. Разделение PEN-проводника на защитную нейтраль PE и рабочую нейтраль N осуществляется в существующем доказательном щитке.
Для защиты от поражения электрическим током проектом предусмотрены и должны быть выполнены в соответствии со всеми требованиями ПУЭ:
- автоматическое отключение от сети;
- заземление через защитную нейтраль;
- выравнивание потенциалов;
2.3 Защита от прямых ударов молнии
В соответствии с РД 34.21.122-87 и СО 153-34.21.122-2003 фотоэлектрические установки подлежат защите от прямых ударов молнии. Защита от прямых ударов молнии будет осуществляться бенефициаром проекта в отдельном отсеке.
