Фотовольтаическая электростанция

ТУ - Габрово, кафедра ЕЕ, Курсовой проект по дисциплине "Фотовольтаическая (солнечная) электростанция 20 МВт"

Фотовольтаическая электростанция 20 МВт. Строительство фотовольтаической электростанции - Жилга Южноказахстанская область, электроэнергия, вырабатываемая модулями собрана в группы, каждая группа связана с энергией сбор коробки из всех ящиков поставляются на инверторы
Номинальная установочная мощность – 20 160 кВ-пик
Максимальная (DC/постоянный ток) мощность – 20 160 kWdc
Номинальная (AC/переменный ток) мощность – 17 6640 kWac
Модули 250 Wp – 80 640 единиц
Инверторы/преобразователи 2x630 кВА – 14 единиц
преобразователь 2х630 kW
солнечные панели 250 Wp
Коробка для подключения 240 солнечных панелей, с защитной коммутации и коммуникационного оборудования

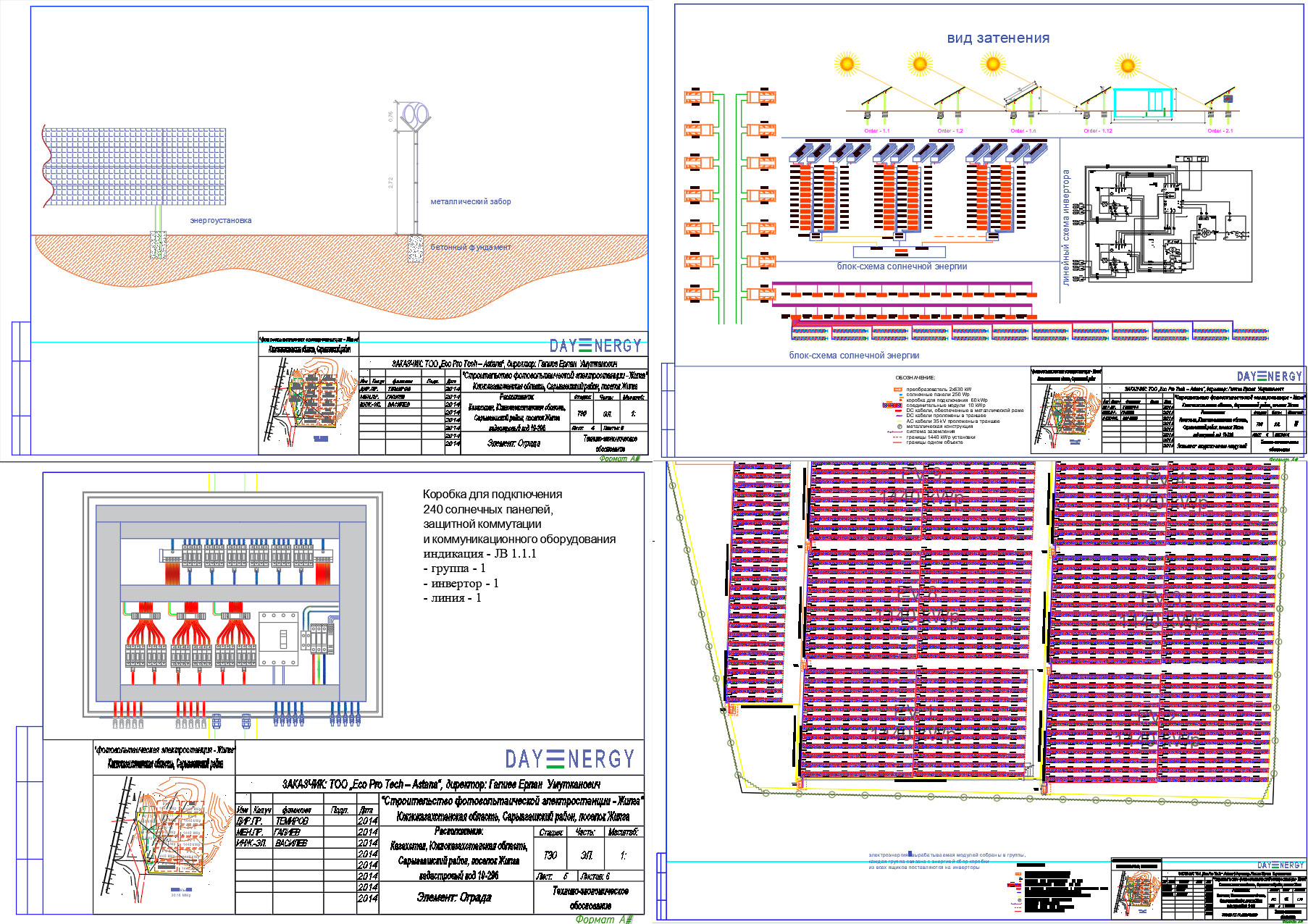

В архиве 6 листов чертежей и все.
